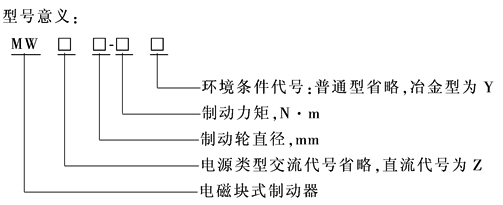

MW型电磁块式制动器(JB/T 7685—1995)

工作条件：

1.交流电压380V，直流电压220V，是外接交流或直流，内用直流结构。

2.制动器中电磁铁的基准工作方式为连续工作制(S1)和断续周期工作制(S3)两种。断续周期工作制时负载持续率为40%，额定操作频率为1200次/h(D≤250mm)、900次/h(250mm＜D≤500mm)、600次/h(500mm＜D≤800mm)。D为制动轮直径。

3.制动器使用地点的海拔高度不应超过2000m。

4.制动器正常使用时，适合的环境温度为：普通型-25～40℃、冶金型-5～55℃。

5.制动器使用地点的最潮湿月份的月平均相对湿度不超过90%，同时该月月平均最低温度不高于25℃。

6.制动器周围工作环境中不得有易燃、易爆及腐蚀性气体(防爆制动器除外)。

表1　　　　　　　　　　　　　　　　　　　　　制动器基本参数和主要尺寸(JB/T 7685—1995)

制动器

规格

退距δ

/mm

在基准工作方式下

主要尺寸/mm

额定制动

力矩T_f

/N·m

额定操作

频率

/次·h^-1

D

h₁

k

i

d

n

≥

e₁

e₂

b

F

G

B

≤

E

≤

H

≤

A

≤

M

≤

160

0.6

80

1200

160

132

130

55

14

6

115

88

65

90

150

125

150

380

280

135

200

160

200

160

145

8

140

108

70

165

180

455

325

160

250

315

250

190

180

65

18

10

170

133

90

100

200

150

215

530

370

185

315

0.8

630

900

315

230

220

80

212

168

110

115

245

190

265

630

410

240

400

1250

400

280

270

100

22

12

260

210

140

140

300

220

320

780

535

310

500

1

2500

500

340

325

130

16

320

262

180

180

365

270

390

890

630

380

630

5000

600

630

420

400

170

27

20

390

327

225

220

450

320

470

1000

725

450

710

1.25

8000

710

470

450

190

440

370

255

240

500

355

530

1120

815

530

800

10000

800

530

520

210

22

510

422

280

280

570

410

600

1230

890

615

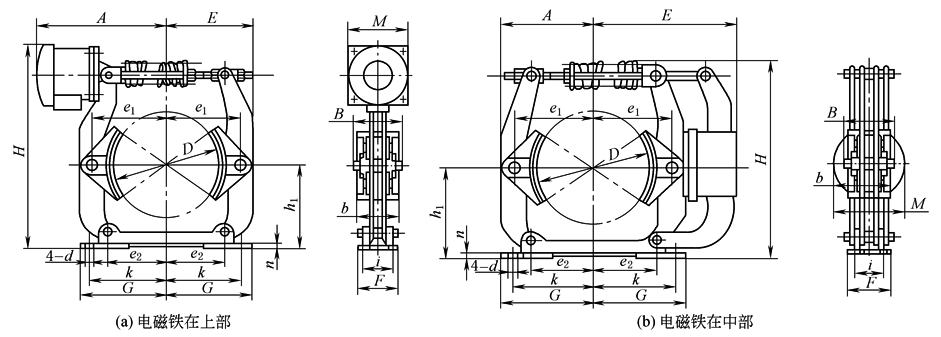

注：1.制动器结构不一定与图示相符，只要求符合给定的尺寸。

2.额定退距一般为最小退距，允许的最大退距由生产厂自行确定，但应有明确的规定。

3.基准工作方式为：连续和断续周期两种工作制，断续周期工作制的负载持续率为40%。

4.生产厂家为焦作制动器股份有限公司、石家庄中储起重设备厂。

表2　　　　　　　　　　　　　　　　　　　　　　　相配电磁铁基本参数(JB/T 7685—1995)

制动器规格

160

200

250

315

400

500

630

710

800

额定吸持力

F/N

装设在上部时

800

1250

2000

3150

5000

8000

12500

16000

20000

装设在中部时

2000

3150

5000

8000

12500

20000

31500

40000

50000

额定工作行程

δ/mm

装设在上部时

3.55

4.25

5

6

装设在中部时

1.25

1.8

2.24

2.8

注：1.额定吸持力为基准工作方式时的吸持力。

2.额定工作行程指最小行程，允许的最大行程由生产厂自行确定。
