自动排水器

型式

结  构  原  理  及  技  术  参  数

气

动

高

负

载

型

① 高负载型自动排水器为浮子式设计，不需要电源，不会浪费压缩空气

② 可靠、耐用、适合水质带污垢的情况下操作

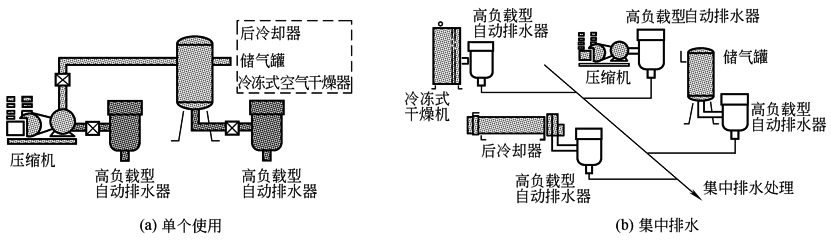

③ 不会受背压影响，适合集中排水

④ 内置手动开关，操作及维修方便

使用流体

压缩空气

最高使用压力/MPa

1.6

接管口径

R_c(PT)

最低使用压力/MPa

0.05

排水形式

浮子式

环境及流体温度/℃

5~60

自动排水阀形式

常开(在无压力下阀门打开)

最大排水量/(L/min)

400(水在压力0.7MPa的情况下)

保证耐压力/MPa

2.5

质量/kg

1.2

电

动

式

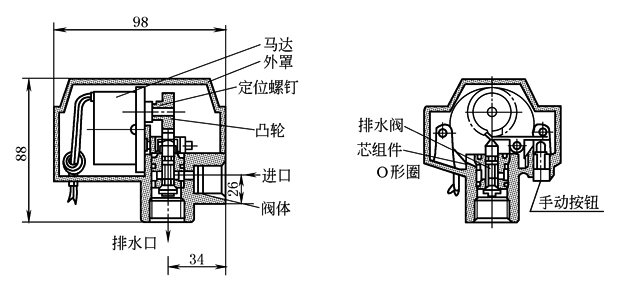

马达带动凸轮旋转，压下排水阀芯组件，冷凝水从排水口排出。它的入口为R_c½(便于与压缩机输气管连接)，排水口为R_c³/8，动作频率和排水的时间应与压缩机相匹配(每分钟1次，排水2s；每分钟2次，排水2s；每分钟3次，排水2s；每分钟4次，排水2s)

使用流体

空    气

① 可靠性高/高黏度流体亦可排出

② 耐污尘及高黏度冷凝水，可准确开闭阀门排水

③ 排水能力大，一次动作可排出大量的水

④ 防止末端机器发生故障

⑤ 储气罐及配管内部无残留污水，因此可防止锈及污水干后产生的异物损害后面的机器，排水口可装长配管

⑥ 可直接安装在压缩机上

最高使用压力/MPa

1.0

保证耐压力/MPa

1.5

环境及流体温度/℃

5~60

电源/V

AC220，50Hz

耗电量/W

4

质量/kg

0.55

注：参考SMC样本资料。
