过滤器的结构原理和选用

项目

说    明

作用

安装在主管路(空压机及冷冻干燥器的前级)中。清除压缩空气中的油污、水分和粉尘等，以提高下游干燥器的工作效率，延长精密过滤器的使用时间

结

构

原

理

图

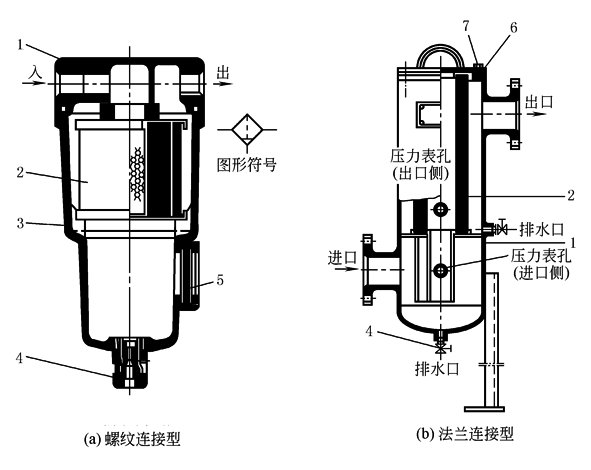

主管路过滤器AFF系列的结构原理图

1—主体；2—过滤元件；3—外罩；4—手动排水器；5—观察窗；6—上盖；7—密封垫

上图是主管路过滤器的结构原理图。通过过滤元件分离出来的油、水和粉尘等，流入过滤器下部，由手动(或自动)排水器排出

对于小型空压机，主管道过滤器可直接安装在空压机的吸气管上；对于大、中型空压机，可安装在室外空压机的进气管上，但与空压机主机距离不超过10m，进气的周围环境应保持清洁、干燥、通风良好。该类过滤器进出口的阻力不大于500Pa，过滤器容量为1mg/m3。通常主管道过滤的空气质量仅作一般工业供气使用，如需用于气动设备、气动自动化控制系统，还需在冷冻式干燥器后面添置所需精度等级的过滤器。目前，国外一些空压机制造厂商提高了主管道过滤器的过滤精度(3μm、0.01μm)，但在主管道采用高等级的过滤器不符合经济原则

选用

应根据通过主管路过滤器的最大流量不得超过其额定流量，来选择主管路过滤器的规格，并检查其他技术参数也要满足使用要求
