如何排查梅花式联轴器运行故障-嘉立创FA官网
浏览量： 924 发布于： 2025-06-27 14:48:59

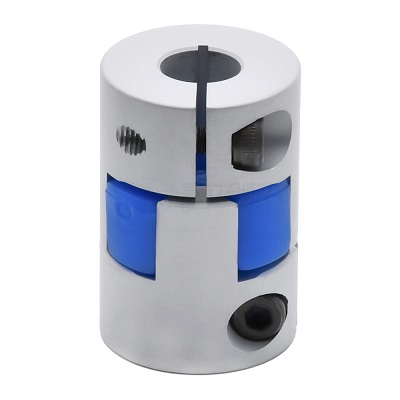

一、梅花式联轴器的结构简述
梅花式联轴器由两个金属半联轴器和中间的梅花形弹性体组成，依靠弹性体来传递扭矩，同时具备吸收震动、补偿偏差的功能。广泛应用于伺服系统、小型机械设备等对响应速度与减震性能要求较高的场合。
二、常见运行故障表现
在实际运行中，若梅花联轴器出现以下现象，应视为故障预警：
- 出现异响或周期性敲击声
- 传动系统抖动或输出不稳定
- 弹性体局部磨损或碎裂
- 联轴器位置偏移或打滑
- 设备运行中出现过热现象
这些问题往往表明联轴器存在结构损耗、对中误差或安装松动等隐患。
三、排查梅花联轴器故障的关键步骤
- 检查弹性体是否老化或损坏
- 长时间使用后，梅花形弹性体会因受力不均、温度过高而产生裂纹或断裂，影响传动稳定性。若发现磨损不均或局部缺失，应及时更换。
- 确认联轴器与轴之间是否打滑
- 如果夹紧螺丝松动或内孔与轴配合过松，可能导致半联轴器在运行中打滑，传递扭矩不稳定。检查固定螺丝是否牢靠、胀套是否损伤。
- 测量轴与联轴器的同心度误差
- 使用百分表或激光对中仪器检测径向和角向偏差。若超出联轴器补偿范围，将造成弹性体受力不均，加速损耗。
- 检查负载波动或过载情况
- 某些场合负载变化剧烈，会导致联轴器过度变形甚至破损。需结合负载设备运行状况，评估是否需要更高承载能力的联轴器型号。
- 排查环境温度与润滑状态
- 尽管梅花联轴器多为免润滑结构，但环境温度过高或油污侵蚀也可能影响弹性体性能，导致早期老化。
四、维护建议与更换周期
- 建议每半年进行一次联轴器状态检查
- 弹性体如出现变形或硬化，应立即更换
- 保证安装过程中轴向预紧合理、对中精准
- 避免超负荷运行和频繁启动
