一、刚性联轴器振动异常的典型表现

刚性联轴器在运行过程中若出现振动加剧，通常表现为设备端部抖动、噪声升高、轴承负载异常增大以及传动不稳定。这类现象往往不是单一因素导致，而是轴系几何关系与安装精度共同作用的结果。

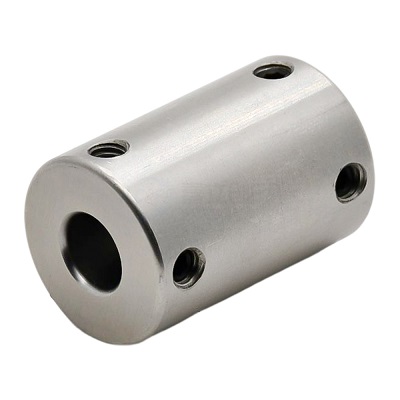

刚性联轴器

二、轴系不同心的主要形成原因

1. 安装对中误差

刚性联轴器对同心度要求极高，若在安装过程中未使用精密对中工具（如千分表或激光对中仪），极易产生径向偏移或角度偏差，从而引发周期性振动。

2. 加工与装配误差累积

轴端加工精度不足、键槽偏心或联轴器内孔公差控制不严，会在装配后形成系统性偏心误差，导致运行中动不平衡放大。

3. 轴承支撑刚度不均

两侧轴承刚度差异或安装座刚性不足，会使轴在受载后发生微量挠曲，从而破坏原有同心状态。

4. 热变形影响

长时间运行或负载变化引起的温升，会导致轴系热膨胀不一致，进而产生动态不同心现象。

三、刚性联轴器振动放大的机理分析

刚性联轴器本身不具备补偿能力，当轴系存在偏心或角度误差时，所有偏差会直接转化为周期性机械应力。该应力在高速旋转下表现为：

径向激振力增加
扭矩波动加剧
轴承周期性冲击载荷上升
最终形成明显振动与噪声。

四、工程排查与优化方法

1. 精密对中校正

采用激光对中或双表法，确保径向与角向误差控制在设备允许范围内。

2. 提升加工与装配精度

优化轴端同轴度控制，严格控制键槽与孔系公差，减少初始偏心源。

3. 增强支撑刚性

提高机座刚性或优化轴承座结构，降低运行变形带来的动态误差。

4. 控制热变形因素

合理设计散热结构或采用热膨胀补偿设计，避免长时间运行导致轴系漂移。

五、应用场景中的选型建议

刚性联轴器适用于高精度同步传动场景（如伺服直连系统），但对安装与对中要求极高。在存在冲击载荷或对中不稳定的系统中，应谨慎使用或改用具备补偿能力的弹性联轴器结构。
