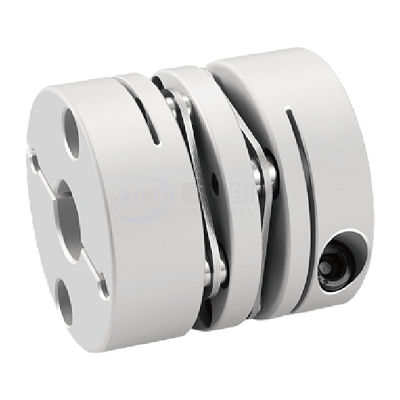

为什么膜片联轴器容易出现疲劳问题

与梅花联轴器或弹性联轴器不同，膜片联轴器依靠金属膜片的弹性变形来补偿轴向、径向和角向偏差。正常工作时，膜片本身就在不断承受拉伸、压缩和弯曲应力。理论上这种变形都应该控制在设计范围内，但实际设备运行过程中，很多工况远比设计条件复杂。例如两轴安装时存在轻微偏心，看起来只有零点几毫米误差，设备刚运行时似乎没有任何异常。然而膜片每转动一圈，都要额外承受一次变形循环。几百万次甚至上千万次循环之后，局部应力集中的区域就可能开始产生疲劳裂纹。因此很多膜片联轴器损坏时，表面看不到明显撞击痕迹，但断口却已经呈现出典型的疲劳扩展特征。



安装误差往往比负载本身更容易导致失效

很多人认为联轴器损坏一定是扭矩过大，其实从现场经验来看，安装问题反而更常见。尤其是伺服电机、滚珠丝杠和减速机之间的连接结构，如果同轴度控制不好，膜片会长期处于偏载状态。

设备前期可能只是出现：

• 联轴器温度略高
• 运行时轻微振动
• 高速段噪声增加

这些现象往往不容易引起重视。但随着运行时间增加，膜片根部、螺栓孔附近或者应力集中区域会不断积累疲劳损伤。很多联轴器使用寿命远低于预期，最终追溯原因时，往往都能发现安装误差超标的问题。除了同轴度，轴向窜动也是一个容易被忽略的因素。有些设备热膨胀明显，运行后轴向尺寸不断变化，膜片长期承受额外拉伸应力，同样会加速疲劳。

高频启停和冲击载荷也是常见诱因

近年来自动化设备越来越追求节拍，高加速度、高频启停已经成为很多产线的常态。对于膜片联轴器来说，这类工况带来的问题并不是平均扭矩，而是瞬时载荷变化。当伺服电机频繁急加速、急减速时，膜片会反复经历应力波动。如果设备惯量较大或者控制参数设置过于激进，局部应力可能远高于额定工况。很多包装设备、贴标设备和搬运机构出现膜片开裂，往往不是因为长期超载，而是因为长期承受频繁冲击。此外，设备振动、机械共振以及突然卡料等异常情况，也会显著缩短膜片寿命。

选型和维护过程中容易忽略的问题

实际现场中，有些企业在更换联轴器时只关注孔径和扭矩参数，却忽略了补偿能力和疲劳寿命。膜片联轴器虽然精度高，但并不意味着适用于所有工况。如果设备存在较大的安装误差、冲击负载或者频繁反转工况，单纯提高联轴器规格未必能够解决问题。很多时候，更重要的是检查：

• 电机与丝杠的同轴度
• 安装基面的加工精度
• 设备运行振动情况
• 实际加减速曲线
• 轴向位移变化

因为对于膜片联轴器而言，疲劳损坏往往是长期受力状态不合理的结果，而不仅仅是零件本身的问题。

FAQ

Q1：膜片联轴器断裂前会有征兆吗？

多数情况下会出现振动增大、异响增加或局部温升异常，但疲劳裂纹初期并不容易肉眼发现。

Q2：膜片越厚寿命越长吗？

不一定。膜片厚度增加会提高刚性，但也可能降低补偿能力，需要根据工况选择。

Q3：膜片联轴器和梅花联轴器谁更耐疲劳？

两者适用场景不同。高精度传动通常优先选择膜片联轴器，而冲击较大的工况往往更适合弹性联轴器。
