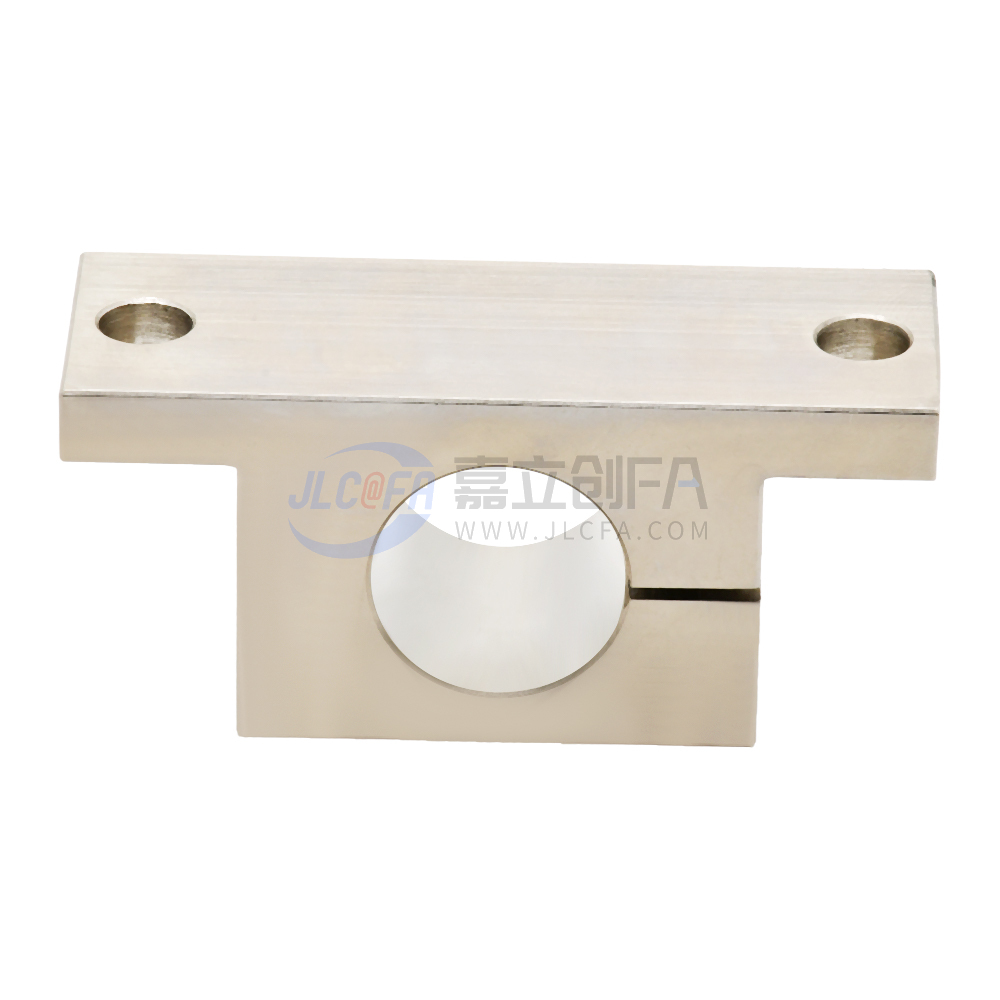

加厚T形导向轴支座 侧开口式夹紧固定 加厚型
图片仅供参考
分享至

加厚T形导向轴支座 侧开口式夹紧固定 加厚型

条件筛选
种类: 加厚T形导向轴支座外形: T形制作工艺: 机加型导向轴固定方式: 侧开口式夹紧固定类型: 加厚型支座固定孔形: 通孔形
产品型号
请先点击左侧选项 开始选型
材质图 拆分 参数图



  • 产品简介
  • 产品特点
  • 使用方法
  • 注意事项
1 产品简介

导向轴支座是指在对导向轴起到支撑及固定作用的同时还能承受一定载荷的工件。

导向轴支座在FA行业中应用极其广泛,通常与导向轴,直线轴承等配合使用,能起到对导向轴的固定及保证传动的作用


2 产品特点

特点1:本系列产品省去了支承部分,适当减小支座外径,作为简易产品可以节省安装空间。

特点2:垂直精度能够达到0.02,高定位精度,方便安装使用。

特点3:长导向型与标准型相比,由于和轴的配合部较长,保持力和支撑力有较大的提高。

特点4:可利用安装孔(通孔)的间隙进行微调,可实现现场定位。


3 使用方法

导向轴支座的三种使用方法为:铆接式、环形支座和压紧式。铆接式的安装会比较复杂,而环形支座则较为简单,安装时无需使用任何螺栓;

在棘轮轴上安装压紧式支座时,应将两个轴之间注油,同时放在一根螺栓上,这种方法更为快捷便利。


4 注意事项

1、如对防锈有要求,请优先选择无电解镀镍表面处理或者不锈钢材质的产品。

2、关于内径精度

建议配套使用导向轴支座与导向轴(标准g6/f8)。

对于开口型,安装孔D按容差H7加工后,进行开口加工。有可能因加工增至H8左右。

3、关于内径(D尺寸)与导向全长(L·T尺寸)的关系

(1)标准型:大致标准:L·T=D×1.3以下

(2)长导向型/加厚型:大致标准:L·T=D×1.3~2.0,部分L>D×2。

注:长导向型/加厚型相对标准型,由于与导向轴的接触长度较长,因此刚性较高,支撑力较大。

4、关于制造方法

(1)导向轴支座中包括有“机加型”和“铸造型”。

(2)铸造型相比机加型,价格低廉,具备一定的起模斜度,表面略显粗糙,不影响工件的正常使用。

5、保养与维护

(1)导向轴支座内孔应避免磕碰、剐蹭等造成内孔毛刺的产生。

(2)运输过程中应避免摔、砸、碰撞等造成产品外观和表面处理损伤的情况。

(3)发黑处理防锈性能较弱,应定期进行防锈保养。
