实心导向轴 直杆型 g6

导向轴是一种高精度轴类产品，可与直线轴承、无油衬套和其他衬套类产品进行配合使用，不仅拥有优异的耐磨损性，同时还能选择多样的可选加工方案。

特点1： 具有高精度的尺寸公差和形位公差，被广泛应用于医疗、汽车、半导体、锂电等行业设备中。

特点2： 选用具有优异耐磨损性的材料进行高频淬火处理，如SUJ2、SUS440C或同等高硬度耐蚀钢，增强耐磨性的同时仍保持了原有的韧性。

特点3： 提供多样的可选加工方式，以满足不同的应用场景。

特点4： 具有优异的线性导向功能，通常与直线轴承产品进行配合使用，相较于一般的轴和衬套结构，即使是高速往复运动，也不会有很大的磨损。

特点5： 轴外表面采用了镀硬铬处理，不仅提升了轴的防锈性能，而且镀层硬度可达到HV850，在与高硬度工件配合的情况下，不会被轻易磨损。

导向轴一般采用镀铬棒或冷拉棒表面氧化处理，在设备模块中主要起导向作用，不同的用途下，与不同的零部件配合使用。导向轴的一般用途分别有：用于直线运动、用于旋转用途以及作为支柱使用。

根据不同的使用途径中，导向轴通常与不同的零部件配合使用：

（1）在直线运动中，导向轴一般搭配直线轴承、导向轴支座、无油衬套等一起使用。

• 与直线轴承配合构成直线运动机构与直线轴承配合使用时，可使用g6、f8公差的热处理导向轴。


• 与无油衬套配合使用时可使用f8公差的热处理导向轴 。


（2）作为旋转用途使用时，一般配套使用的有轴承、同步带轮、联轴器。

（3）当导向轴作为支柱使用时，一般则搭配支柱固定夹、底座、固定环使用。

导向轴的用途主要有：

（1）用于垂直方向上的轻载，短距离，低频率，低速度的导向轴，对于轴的公差(h8)、直线度、圆度的要求较低，偏中精度用途。

（2）用于水平方向的高速，长距离，重负载的高频运动，对于轴的公差(g6标准型/g6精密型)、直线度、圆度的要求较高，偏高精度、耐久重载用途。

（3）使用f8公差的热处理导向轴与无油衬套配合使用，表面镀硬铬适合面接触的滑动。

防锈方法：造成金属腐蚀的原因有许多，有内在因素和外在因素，参考以下方法减缓金属生锈：

一、硬度

1、轴端加工部分(有效螺纹长度+10mm左右)可能会因加工的退火效应而导致硬度降低;

2、所有外螺纹;

3、所有台阶；

4、所有内螺纹;

5、所有扳手槽位；

7、挡圈槽、键槽、锥形、内六角孔、扳手槽可选加工;

8、通孔型、平面可选加工;

9、V型槽可选加工;

10、带通孔导向轴的材质为SUJ2时，加工部前后约20mm的范围内可能会降低硬度。

注：以上加工部可能因上述加工而导致退火使局部硬度降低。

二、表面处理

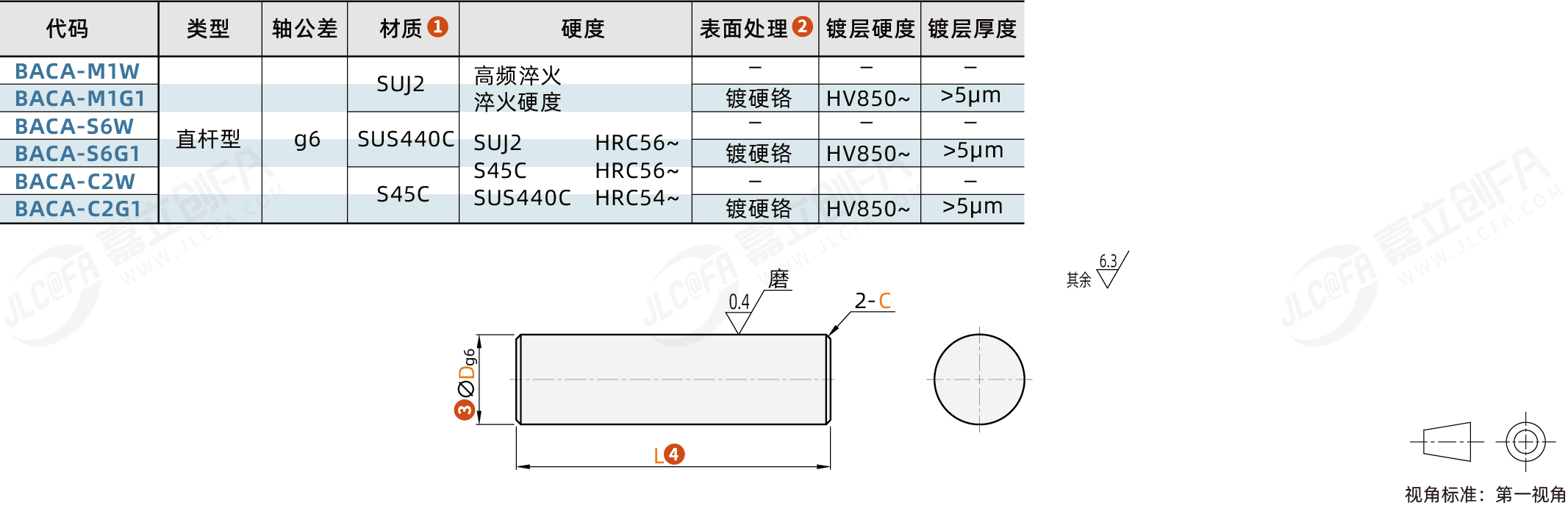

除特别要求全长热处理或全长表面处理的导向轴外,常规导向轴的热处理硬度或表面处理仅指下图示例中带的外圆部,其它部分(台阶部、内螺纹部、外螺纹部、扳手槽部、孔内部、可选加工部等)无淬火层和硬铬层。

三、表面硬化层

淬火型导向轴根据不同外径尺寸，硬化层的深度值会有所不同，具体参考下表：

四、导向轴键槽尺寸
