嵌件周围塑料裂纹

塑料制品在使用过程中，由于环境温度变化和塑料老化的影响，在嵌件周围的塑料可能产生裂纹。为防止和减少裂纹，合理设计嵌件模塑制品结构极为重要

对于金属嵌件模塑制品，嵌件的周围壁面应有足够的厚度，若壁面太薄，易引起裂纹，下表列出了不同塑料品种模塑制品中金属嵌件周围最小壁厚

不同塑料品种模塑制品中金属嵌件周围最小壁厚设计推荐值　　　　　　　　　mm

塑  料

嵌  件  直  径

4

6

10

12

20

25

ABS

聚甲醛

丙烯酸塑料

纤维素塑料

FVA

FEP(四氟乙烯-六氟丙烯共聚物)

尼龙

聚苯醚(改性)

PC

HDPE

PS

PP

酚醛(通用级)

酚醛(中等冲击强度)

酚醛(高冲击强度)

脲醛

环氧

醇酸

DAP

聚酯(热固性)

聚酯(热塑性)

密胺

4

1.6

2.4

4

1

0.6

4

1.6

4

不推荐

不推荐

4

2.4

2

1.6

2.4

0.5

4

4

2.4

1.6

4

6

4

4

6

2

1.5

6

4

6

不推荐

不推荐

6

4

3.5

3

4

0.75

5

5

4

4

5

10

5

5

10

不推荐

不推荐

10

5

10

不推荐

10

5

4

3.5

5

1.0

5

6

4.5

5

5.5

12

6

6

12

不推荐

不推荐

12

6

12

不推荐

12

5.5

5

5

5.5

1.3

8

8

5

6

8

20

10

10

20

不推荐

不推荐

20

10

20

不推荐

20

8

7

7

8

1.5

9

9

6

10

9

25

12

12

25

不推荐

不推荐

25

12

25

不推荐

25

9

8

8

9

1.8

10

10

7

10

10

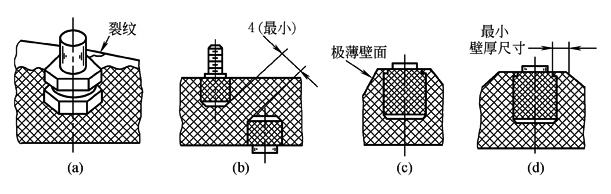

在制件中，尽量不使用带锐边的嵌件如方形、矩形或六边形断面的嵌件，因为制品中嵌件锐边附近易产生局部应力集中，而使塑料产生裂纹，如图a所示

热固性塑料模塑制品，同一断面上相邻两嵌件之间的最小距离应大于4mm(图b)。若相邻两嵌件离得太近，易引起嵌件之间塑料产生裂纹，若嵌件用于传导电流，裂纹会引起短路

如图c、d所示，金属嵌件用作制品凸台支撑时，嵌件周围凸台最小壁厚尺寸按上表数据确定

不合理的嵌件形式和位置引起制品裂纹
