轴承尺寸(A型、B型、F型)(JB/T 9005.3—1999)

轴承尺寸(A型、B型、F型)(JB/T 9005.3—1999)

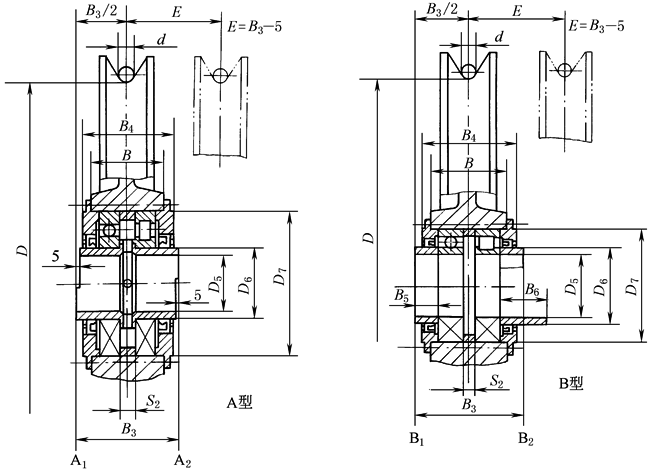

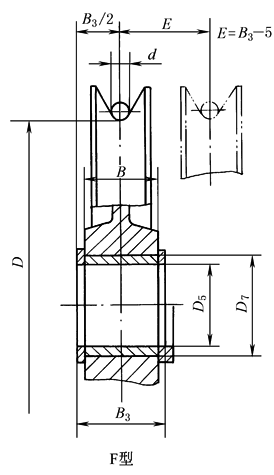

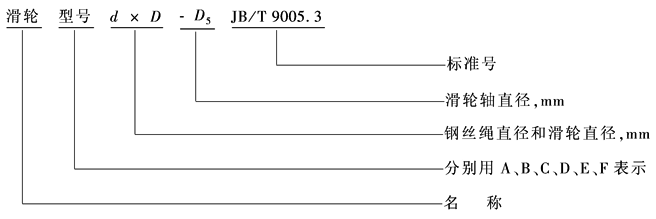

A 型——带滚动轴承(严密密封)，有内轴套 B 型——带滚动轴承(严密密封)，无内轴套 F 型——带滑动轴承 A₁、B₁为深沟球轴承；A₂、B₂为圆柱滚子轴承注：A 至 D 型及 F 型滑轮的 B₃ 尺寸不给间隙，但为了安装，在连接结构中每侧的轴向间隙至少留1mm 标记示例：钢丝绳直径 d＝25mm，滑轮直径 D＝630mm 和滑轮轴的直径 D₅＝90mm 的 A 型滑轮，标记为：滑轮 A25×630-90 JB/T 9005.3—1999 型号意义： mm
B₃	D₅	D₆	A 型							B 型									F 型
			滚动轴承代号			B	B₄	D₇ (k7)	S₂	滚动轴承代号			B	B₄	B₅	B₆	D₇ (k7)	S₂	B	D₇ (H7 /k6)
			A₁型	A₂型	宽度	B	B₄	D₇ (k7)	S₂	B₁型	B₂型	宽度	B	B₄	B₅	B₆	D₇ (k7)	S₂	B	D₇ (H7 /k6)
100	45	60	6212	NF212	22	60	86	110	6	6209	NF209	19	55	81	27.5	50	85	7	80	55
100	50	60	6212	NF212	22	60	86	110	6	6210	NF210	20	60	86	25.0	45	90	10	80	60
105	55	70	6214	NF214	24	65	91	125	7	6211	NF211	21	60	86	27.5	50	100	8	90	65
105	60	70	6214	NF214	24	65	91	125	7	6212	NF212	22	60	86	27.5	50	110	6	90	75
110	65	80	6216	NF216	26	70	96	140	8	6213	NF213	23	65	91	27.5	50	120	9	90	80
110	70	80	6216	NF216	26	70	96	140	8	6214	NF214	24	65	91	27.5	50	125	7	90	85
130	75	90	6218	NF218	30	80	106	160	10	6215	NF215	25	70	96	35.0	65	130	10	110	90
135	80	100	6220	NF220	34	85	111	180	7	6216	NF216	26	70	96	37.5	70	140	8	110	95
145	90	110	6222	NF222	38	95	125	200	9	6218	NF218	30	80	110	37.5	70	160	10	120	105
150	100	120	6224	NF224	40	100	130	215	10	6220	NF220	34	85	115	37.5	70	180	7	130	120
160	110	130	6226	NF226	40	100	130	230	10	6222	NF222	38	95	125	37.5	70	200	9	140	130
160	120	140	6228	NF228	42	100	134	250	6	6224	NF224	40	100	134	35.0	65	215	10	140	140
165	130	150	6230	NF230	45	110	144	270	10	6226	NF226	40	100	134	37.5	70	230	10	140	150
170	140	160	6232	NF232	48	115	149	290	9	6228	NF228	42	100	134	40.0	75	250	6	140	160
180	150	170	6234	NF234	52	125	159	310	11	6230	NF230	45	110	144	40.0	75	270	10	140	170
180	160	180	6236	NF236	52	125	159	320	11	6232	NF232	48	115	149	37.5	70	290	9	140	180
185	170	190	6238	NF238	55	130	164	340	10	6234	NF234	52	125	159	35.0	65	310	11	140	190
190	180	200	6240	NF240	58	135	169	360	9	6236	NF236	52	125	159	37.5	70	320	11	150	200
220	190	220	6244	NF244	65	150	184	400	10	6238	NF238	55	130	164	50.0	95	340	10	150	210
220	200	220	6244	NF244	65	150	184	400	10	6240	NF240	58	135	169	47.5	90	360	9	160	220
220	220	240	—	—	—	—	—	—	—	6244	NF244	65	150	188	50.0	95	400	10	160	250
