起重机卷筒组装结构示例

类型

结         构         图

特 点 和 应 用

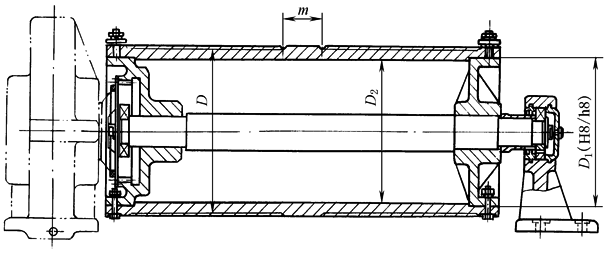

齿

轮

连

接

盘

式

︵

A

型

︶

1.齿轮连接盘式卷筒轴不受转矩，只承受弯矩

2.齿轮连接盘式是目前标准型起重机典型结构，分组性好，为封闭式传动。缺点是检修时需沿轴向外移动卷筒

3.带周边大齿轮的卷筒多用于传动速比大、转速低的卷筒，一般均为开式传动

4.卷筒有单层卷绕单联卷筒、单层卷绕双联卷筒和多层卷绕卷筒(见表卷筒几何尺寸中图)

5.卷筒表面有导向螺旋槽，钢丝绳进行单层卷绕，一般情况用标准槽，当钢丝绳有脱槽危险时(如抓斗起重机的卷筒和工作中振动较大者)采用深槽

6.为了缩小卷筒尺寸，可采用导向螺旋槽或光面卷筒，进行多层卷绕，但钢丝绳磨损较快，这种卷筒适用于慢速和工作类型较轻的起重机，目前多层卷绕卷筒大多数制成带绳槽的，这样第一层钢丝绳卷入卷筒螺旋槽，第二层钢丝绳以相同的螺旋方向卷入第一层钢丝绳形成的螺旋沟，大大改善了钢丝绳的接触情况，延长了使用寿命。为防止钢丝绳脱出，卷筒两边设挡边，其高度比最外层钢丝绳高出(1～1.5)d

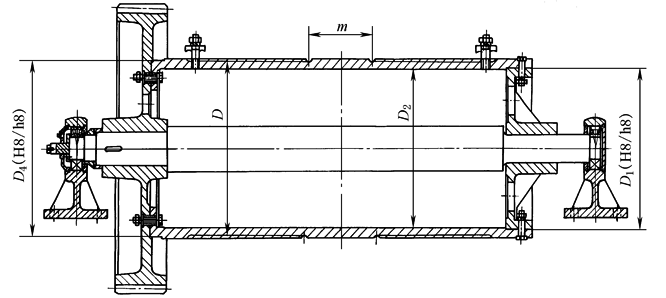

周

边

大

齿

轮

式

︵

B

型

︶

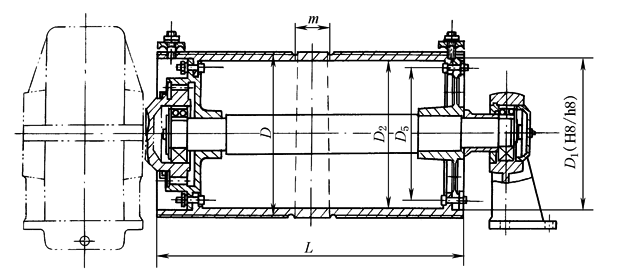

齿

轮

连

接

盘

式

︵

C

型

︶

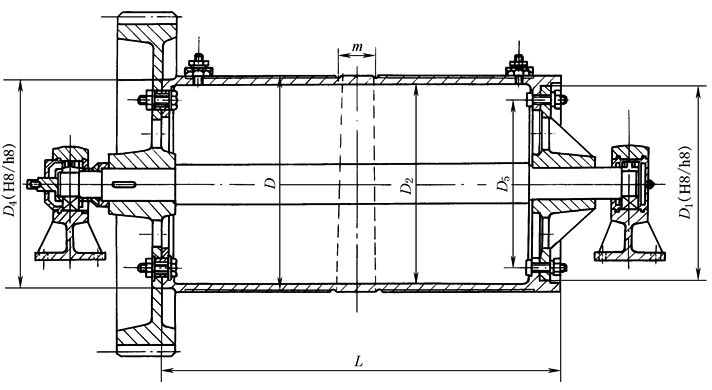

周

边

大

齿

轮

式

︵

D

型

︶
