钢丝绳用压板(GB/T 5975—2006)

材料：不低于Q235-B

标记示例：

序号为4(钢丝绳公称直径d＞14～17mm)的标准槽压板，标记为：

压板GB/T 5975—4

序号为4(钢丝绳公称直径d＞14～17mm)的深槽压板，标记为：

压板GB/T 5975—4深

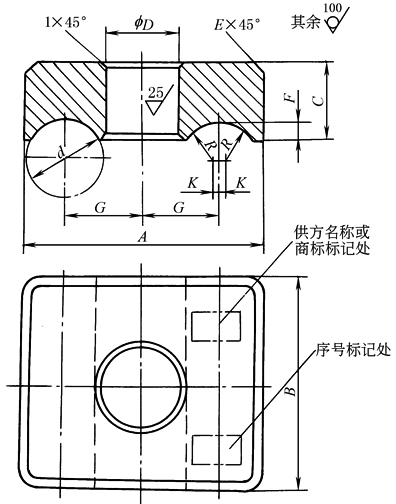

压板

序号

尺      寸          /mm

单件质量/kg

适用钢丝

绳公称直

径  d

A

B

C

D

E

F

G

K

R

压板螺

栓直径

标准槽

深槽

标准槽

深槽

标准槽

深槽

基本

尺寸

极限

偏差

1

6～8

25

29

25

8

9

1

2.0

8.0

10.0

1.0

4.0

＋0.1

0

M8

0.03

0.04

2

＞8～11

35

39

35

12

11

1

3.0

11.5

13.5

1.5

5.5

M10

0.10

0.12

3

＞11～14

45

51

45

16

15

2

3.5

14.5

17.5

1.5

7.0

M14

0.22

0.25

4

＞14～17

55

66

50

18

18

2

4.0

17.5

21.5

1.5

8.5

＋0.2

0

M16

0.32

0.37

5

＞17～20

65

73

60

20

22

3

5.0

21.0

25.0

1.0

10.0

M20

0.48

0.55

6

＞20～23

75

85

60

20

22

4

6.0

24.5

29.5

1.5

11.5

M20

0.55

0.65

7

＞23～26

85

95

70

25

26

4

6.5

28.0

33.0

1.0

13.0

M24

0.91

1.05

8

＞26～29

95

105

70

25

30

5

7.0

31.5

36.5

1.5

14.5

＋0.3

0

M27

0.99

1.12

9

＞29～32

105

117

80

30

33

5

8.0

34.5

40.5

1.5

16.0

M30

1.52

1.75

10

＞32～35

115

129

90

35

33

6

9.0

38.0

45.0

1.0

17.5

M30

2.23

2.58

11

＞35～38

125

141

90

35

39

6

10.0

40.5

48.5

1.5

19.0

M36

2.29

2.69

12

＞38～41

135

153

100

40

45

8

11.0

44.0

53.0

1.0

20.5

M42

3.17

3.74

13

＞41～44

145

163

110

40

45

8

12.0

47.5

56.5

1.5

22.0

M42

3.82

4.44

14

＞44～47

155

175

110

50

45

8

13.0

51.5

61.5

1.5

23.5

M42

5.25

6.12

15

＞47～52

170

189

125

50

52

10

13.0

56.0

65.0

2.0

26.0

M48

6.69

7.57

16

＞52～56

180

—

135

50

52

10

14.0

60.0

—

2.0

28.0

M48

8.10

—

17

＞56～60

190

—

145

55

52

10

15.0

64.0

—

2.0

30.0

M48

9.20

—

注：本标准适用于起重机卷筒上所使用的GB 8918—2006、GB/T 20118—2006中规定的圆股钢丝绳的绳端固定。
