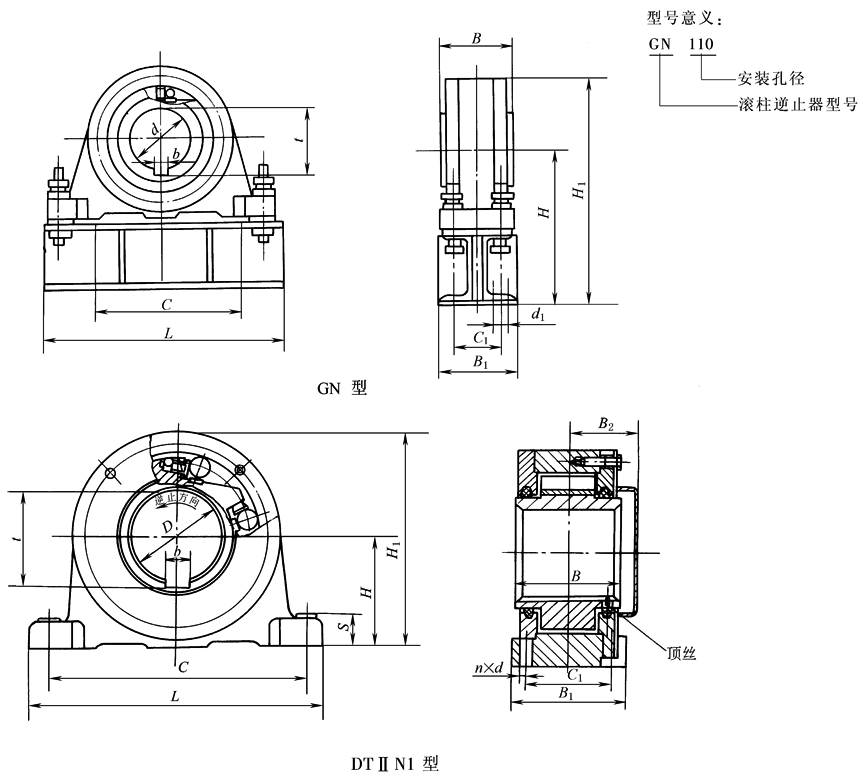

GN型和DTⅡN1型滚柱逆止器

mm　　

型号

额定逆

止力矩

/kN·m

dH7

bH8

tH8

C

C₁

B

B₁

H

H₁

L

d₁

D

B₂

S

b

t

n×d

质量

/kg

配用

减速

器型号

GN110

6.9

110

36

116.7

300

90

140

140

320

470

460

22

104

GN130

13.9

130

36

137.4

330

120

170

180

400

565

490

22

147

ZQ85

GN140

13.9

140

36

147.4

330

120

170

190

550

715

500

22

172

ZL85

GN150

23.3

150

40

158.7

410

170

190

230

400

605

590

26

206

ZQ100

GN170

23.3

170

40

178.7

510

170

190

250

650

855

590

26

246

ZL100

GN200

48.5

200

45

209.9

590

210

220

290

750

1015

670

32

349

ZL115

GN220

48.5

220

50

231.2

590

210

220

290

850

1115

670

32

348

ZL130

DTⅡN1-9

6.9

400

90

140

140

160

310

450

90

175

48

25

95.4

4×f 21

92.8

DCY200

DTⅡN1-10

6.9

400

90

140

140

160

310

450

100

175

48

28

106.4

4×f 21

91.2

DCY224

DTⅡN1-11

6.9

400

90

140

140

160

310

450

110

175

48

28

116.4

4×f 21

89.4

DCY250

DBY250

DTⅡN1-12

13.9

430

120

170

170

175

340

480

120

160

48

32

127.4

4×f 21

123.0

DCY280

DBY280

DTⅡN1-14

23.3

510

170

230

230

215

420

580

140

220

53

36

148.4

4×f 26

192.0

DCY315

DBY315

注：1.GN 型的键槽尺寸及公差按GB/T 1095—1979 标准执行，若按上表尺寸订货时，请在合同中注明。

2.DTⅡN1型的顶丝螺孔在逆止器与减速器安装后配作，供货时不带顶丝。
