选用说明

非接触式逆止器安装在减速器的高速轴轴伸或中间轴的轴伸上。逆止器的选型与其安装轴所需的逆止力矩、轴伸的转速及尺寸有关。以带式输送机为例，其选型步骤如下

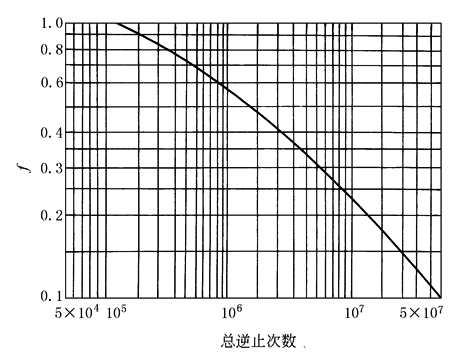

逆止器寿命系数与总逆止次数的关系

根据工况计算所需逆止力矩M，M要小于或等于逆止器的额定逆止力矩M_n，即：

式中　M_r——输送机所需的计算逆止力矩，N·m；

i——逆止器安装轴伸到减速器输出轴的传动比；

n——安装在输送机驱动装置上的逆止器数量；

K_j——接合系数，每小时停机小于10次K_j＝0，每小时停机大于10次，K_j＝0.1；

K_u——温度系数，按环境温度查下表；

环境温度/℃

20

30

40

50

60

70

K_u

0

0.1

0.2

0.3

0.4

0.5

K_s——工作时间系数，按每天工作时间查下表；

每天工作时间/h

＜2

2～6

7～12

＞12

K_s

0

0.1

0.2

0.3

f——寿命系数，按逆止器逆止总次数查上图；

ψ——不均载系数，根据输送机布置形式确定，单驱动ψ＝1；多驱动可按下表查取

驱动形式

单滚筒双电机

双滚筒双电机

双滚筒三电机

双滚筒四电机

ψ

1.25

2

1.5

2

根据主机安装逆止器轴伸的转速n_d校核逆止器的非接触转速n_f ，要求n_d＞n_f

根据安装逆止器的轴伸尺寸确定逆止器的安装孔直径

确定逆止器的旋转方向。面对其安装轴伸的外端面观察，轴伸顺时针方向旋转，内圈旋向代号为“S”；反之则为“N”

根据逆止力矩、逆止器安装孔直径和内圈的旋向确定逆止器的型号
