NX型稀油润滑逆止器的主要技术参数

NX型逆止器是NJ型逆止器的改进型，其工作原理和用途与NJ型相同，但NX采用稀油润滑，改善了逆止器的内部润滑条件，提高了逆止器的最高转速，延长了使用寿命

标记示例：NX160 型，从轴端方向看内圈顺时针旋转，安装孔直径 d 为160mm，安装轴肩直径为 200mm 的接触式稀油润滑逆止器，标记为：NX160-S-160(200)

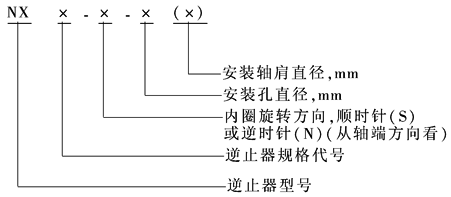

型号意义：

型 号

额定逆

止力矩

T_e/N·m

孔径

范围

d/mm

内圈最

高转速

/r·min^-1

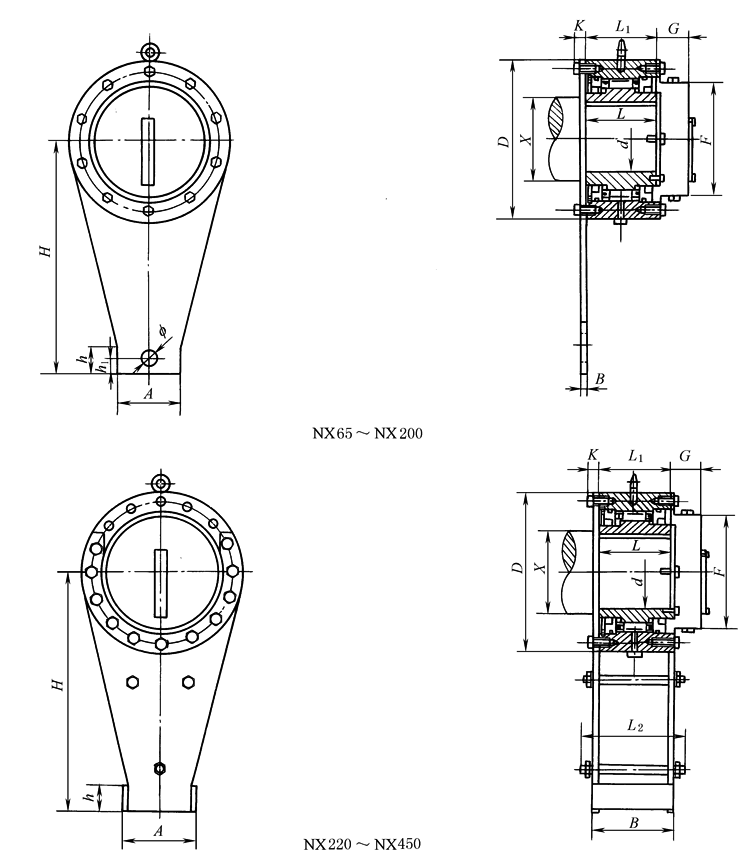

结   构   尺   寸   /mm

油箱

充油量

/L

最大

质量

/kg

A

B

L

H

h

h₁

f

D

L₁

L₂

F

G

K

NX65

1600

50~65

200

50

6

85

226

30

16

13.5

160

90

115

50

10

0.25

13.5

NX75

2500

60~75

180

65

6

85

269

35

19

16.5

170

90

125

50

10

0.30

16.8

NX85

6000

70~85

180

95

9

110

329

45

29

20.5

210

115

140

60

13

0.45

30.5

NX95

8000

80~95

170

105

9

110

382

55

32

20.5

230

115

160

60

15

0.60

37

NX110

11000

90~110

170

110

12

110

425

60

40

26

270

115

180

60

16

0.75

53

NX130

16000

100~130

120

120

12

130

506

65

36

26

320

135

230

60

16

1.30

84

NX160

25000

120~160

110

120

20

140

612

65

32

31

360

145

255

60

16

1.40

130

NX200

38000

160~200

110

130

20

160

623

70

43

41

430

165

310

60

21

1.90

195

NX220

50000

160~220

105

238

259

230

820

80

500

235

299

300

95

35

3.5

410

NX250

90000

180~250

90

288

323

290

1000

100

600

295

371

355

125

35

8.4

745

NX270

125000

200~270

80

298

323

290

1100

110

650

295

371

395

130

40

10

810

NX300

180000

230~300

80

356

335

290

1300

135

780

295

395

495

130

45

15

1250

NX320

270000

250~320

75

386

345

320

1500

135

850

305

412

525

135

60

16

1515

NX350

320000

250~350

75

414

360

360

1600

135

930

320

432

565

135

70

18

1980

NX420

520000

320~420

55

474

484

450

1800

165

1030

440

556

680

170

70

32

3020

NX450

700000

350~450

55

526

494

480

2000

165

1090

450

578

690

180

80

35

3490

注：1.孔公差为H7，推荐轴公差为 h6。键槽宽度按GB/T 1095—1979中JS9，其对称度公差按GB/T 1184—1996中7~9级制作。

2.请在订货单上标出孔径、尺寸公差，否则按H7 加工。

3.供货时，轴端挡圈尺寸按 JB/ZQ 4349—1997 标准制作。
