输送用平顶链链轮

(1)基本参数与直径尺寸

链轮的基本参数与直径尺寸应符合图1、图3及表1

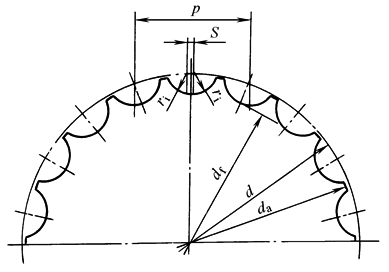

图1  齿槽形状

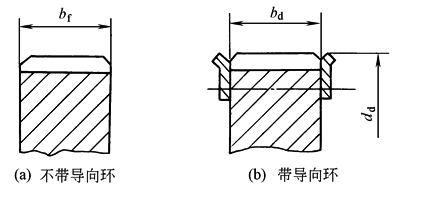

图2  轴向齿廓

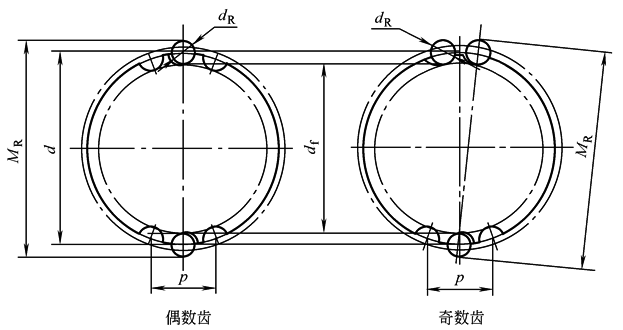

图3  跨柱测量距

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

名    称

计  算  方  法

备         注

分度圆直径 d

p为链条节距，z为有效齿数

齿顶圆直径 d_amax

齿根圆直径 d_fmax

d_fmax＝d-d₁

有效齿数 z

实际齿数 z₁

单切齿   z＝z₁

双切齿

z₁优先选用17、19、21、25、27、29、31、35

跨柱测量距M_R

量柱直径d_R＝d₁

注：式中d_amax是指链轮齿与链板底面将开始发生碰撞的齿顶圆直径。

(2)齿槽形状及轴向齿廓

链轮的齿槽形状及轴向齿廓的尺寸应符合图1、图2和表2的规定

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

名     称

代     号

数     值

备     注

齿沟圆弧半径

r_i

6.63

齿沟中心分离量

S

2.00

齿   宽

单铰链式

b_f

42.5

双铰链式

81.3

导向环间宽

单铰链式

b_d

b_d≥b₃ 或 b₅

双铰链式

b_d≥b₁₁ 或 b₁₃

导向环外径

d_d

d_d≤d_a

(3)链轮公差

齿根圆对孔轴心线的圆跳动公差应符合表3的规定

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

齿  根  圆  直  径

径  向  圆  跳  动

端  面  圆  跳  动

大 于

至

0

177.80

0.25+0.001d_f

0.51

177.80

508.00

0.25+0.001d_f

0.003d_f

508.00

762.00

0.76

0.003d_f

762.00

0.76

2.29
