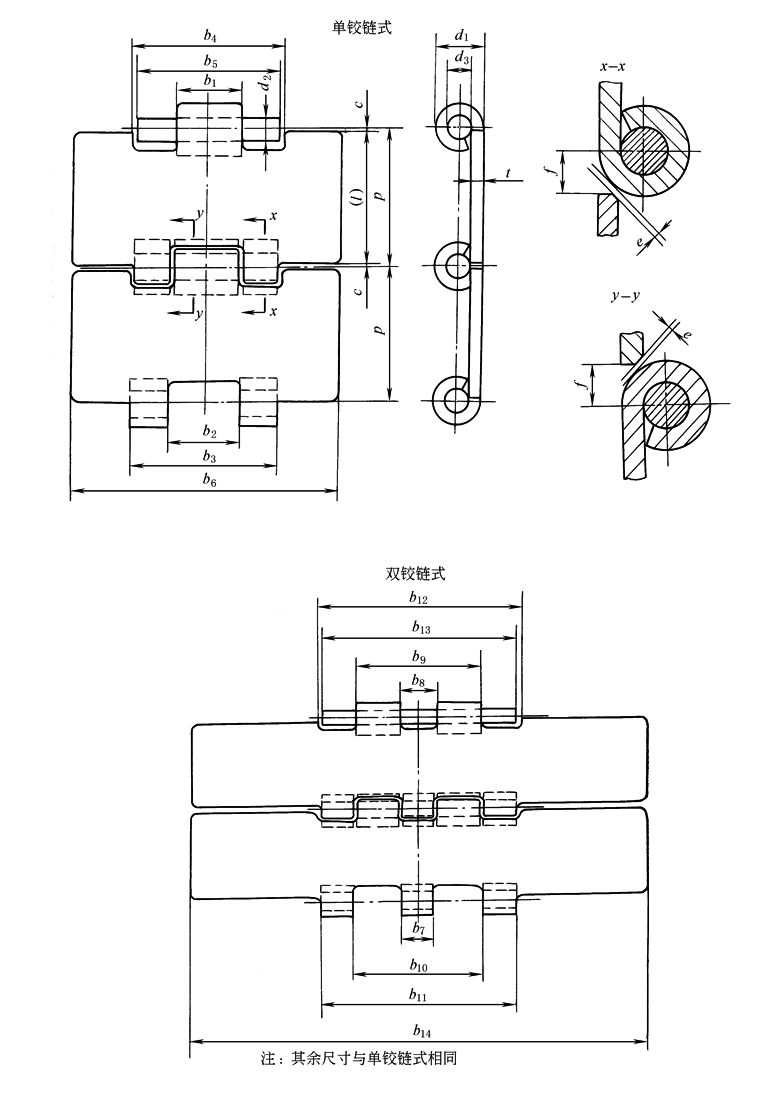

输送用平顶链(GB/T 4140—2003)

标准输送用平顶链基本参数

标记示例：

节距38.10mm，链板宽度公称尺寸190.50mm，100节的单铰链式平顶链，标记为：

C30S×100  GB/T 4140—2003

mm  　

型式

链号

节距

铰卷

外径

销轴

直径

活动铰

卷孔径

链板

厚度

活动铰

卷宽度

固定铰

卷内宽

固定铰

卷外宽

链板凹

槽总宽

销轴

长度

链板

长度

p

d₁

d₂

d₃

t

b₁

b₂

b₃

b₄，b₁₂

b₅，b₁₃

b₆，b₁₄

max

min

max

min

max

min

max

max

单铰链

C12S

C13S

C14S

C16S

C18S

C24S

C30S

38.10

13.13

6.38

6.40

3.35

20.00

20.10

42.05

42.10

42.60

77.20

83.60

89.90

102.60

115.30

153.40

191.50

双铰链

C30D

38.10

13.13

6.38

6.40

3.35

—

—

—

80.60

81.00

191.50

型式

链号

链板

宽度

中央固

定铰卷

宽度

活动

铰卷

间宽

活动

铰卷

跨宽

外侧固

定铰卷

间宽

外侧固

定铰卷

跨宽

链板

长度

铰卷轴心

线与链板

外缘间距

铰链间隙

测量

载荷

抗拉

强度

Q

b₆，b₁₄

b₇

b₈

b₉

b₁₀

b₁₁

(l)

c

e

f

/N

公称尺寸

max

min

max

min

max

min

min

单铰链

C12S

76.20

—

—

—

—

—

37.28

0.41

0.41

5.90

碳  钢

C13S

82.60

C14S

88.90

200

10000

C16S

101.60

一级耐蚀钢

C18S

114.39

160

8000

C24S

152.40

二级耐蚀钢

C30S

190.50

120

6250

双铰链

C30D

190.50

13.50

13.70

53.50

53.60

80.50

37.28

0.41

0.14

5.90

碳  钢

400

20000

一级耐蚀钢

320

16000

二级耐蚀钢

250

12500

注：1.平顶链链号中C后面的数字是表示链板宽度的代号，它乘以25.4/4mm等于链板宽度的公称尺寸。字母S表示单铰链，D表示双铰链。

2.节距p是一个理论计算尺寸，不适用于检验链节的尺寸。

3.链板长(l)为参考值。

4.一级耐蚀钢和二级耐蚀钢的划分，仅与耐蚀钢相应的抗拉强度有关，有关钢的耐腐蚀性能详情，请向制造厂咨询。
