计算选型
|

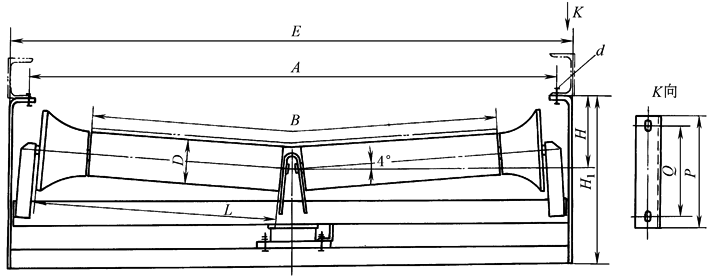

摩擦下调心托辊 mm |
||||||||||||
|
|
||||||||||||
|
带宽 B |
辊 子 |
E |
A |
H |
H1 |
P |
Q |
d |
质量 /kg |
图 号 |
||
|
D |
L |
轴承型号 |
||||||||||
|
500 |
63.5 |
323 |
6203/C4 |
840 |
740 |
87 |
290 |
130 |
90 |
M12 |
41.2 |
50C161M |
|
76 |
6204/C4 |
93.5 |
327.5 |
47.5 |
50C261M |
|||||||
|
89 |
100 |
334 |
50.5 |
50C361M |
||||||||
|
650 |
76 |
398 |
990 |
890 |
93.5 |
321.5 |
49.8 |
65C261M |
||||
|
89 |
100 |
323 |
53.6 |
65C361M |
||||||||
|
108 |
6205/C4 |
109.5 |
358.5 |
66.5 |
65C461M |
|||||||
|
800 |
89 |
488 |
6204/C4 |
1190 |
1090 |
144.5 |
367.5 |
60.3 |
80C361M |
|||
|
108 |
6205/C4 |
154 |
396 |
74.4 |
80C461M |
|||||||
|
133 |
6305/C4 |
166.5 |
427.5 |
90.1 |
80C561M |
|||||||
|
1000 |
108 |
590 |
6205/C4 |
1376 |
1290 |
164 |
411 |
M16 |
87.6 |
100C461M |
||
|
133 |
6305/C4 |
176.5 |
443.5 |
104.4 |
100C561M |
|||||||
|
159 |
6306/C4 |
189.5 |
476.5 |
108.7 |
100C661M |
|||||||
|
1200 |
108 |
690 |
6205/C4 |
1626 |
1540 |
174 |
426 |
94 |
120C461M |
|||
|
133 |
6305/C4 |
186.5 |
460.5 |
114 |
120C561M |
|||||||
|
159 |
6306/C4 |
199.5 |
520 |
125.5 |
120C661M |
|||||||
|
1400 |
108 |
790 |
6205/C4 |
1826 |
1740 |
184 |
441 |
99.8 |
140C461M |
|||
|
133 |
6305/C4 |
196.5 |
463.5 |
124.6 |
140C561M |
|||||||
|
159 |
6306/C4 |
209.5 |
527.5 |
155.5 |
140C661M |
|||||||
|
注：与中间架连接的紧固件包括在本部件内。 |
||||||||||||
