计算选型
|
摩擦上调心托辊 mm |
||||||||||||||
|

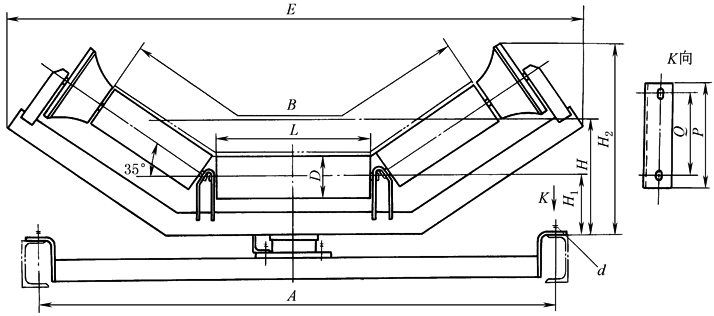

调心托辊用来自动纠正输送带在运转中出现的过量跑偏，以保证输送机正常工作。其安装精度高，特别是设置了前倾托辊的输送机，可不设置调心托辊。需要设置调心托辊时，一般每10组托辊中设一组调心托辊。锥形调心托辊还可用于可逆式带式输送机
|
||||||||||||||
|
带宽 B |
辊 子 |
A |
E |
H |
H1 |
H2 |
P |
Q |
d |
质量 /kg |
图 号 |
|||
|
D |
L |
图号 |
轴承型号 |
|||||||||||
|
500 |
63.5 |
200 |
G102 |
6203/C4 |
740 |
914 |
200 |
119 |
319 |
170 |
130 |
M12 |
30.6 |
50C114M |
|
76 |
G202 |
6204/C4 |
920 |
210 |
122 |
332.5 |
45.6 |
50C214M |
||||||
|
89 |
G302 |
912 |
220 |
135.5 |
350 |
48.4 |
50C314M |
|||||||
|
650 |
76 |
250 |
G203 |
890 |
1063 |
225 |
122 |
362 |
49.3 |
65C214M |
||||
|
89 |
G303 |
1055 |
235 |
135.5 |
379 |
51.7 |
65C314M |
|||||||
|
108 |
G403 |
6205/C4 |
1100 |
265 |
146 |
414 |
51.8 |
65C414M |
||||||
|
800 |
89 |
315 |
G304 |
6204/C4 |
1090 |
1183 |
245 |
135.5 |
404 |
59 |
80C314M |
|||
|
108 |
G404 |
6205/C4 |
1243 |
270 |
146 |
442 |
73.1 |
80C414M |
||||||
|
133 |
G504 |
6305/C4 |
305 |
159.5 |
468 |
75.7 |
80C514M |
|||||||
|
1000 |
108 |
380 |
G405 |
6205/C4 |
1290 |
1439 |
300 |
159 |
492 |
220 |
170 |
M16 |
85.9 |
100C414M |
|
133 |
G505 |
6305/C4 |
1520 |
325 |
173.5 |
540 |
108.5 |
100C514M |
||||||
|
159 |
G605 |
6306/C4 |
1524 |
370 |
190.5 |
557 |
111.6 |
100C614M |
||||||
|
1200 |
108 |
465 |
G406 |
6205/C4 |
1540 |
1639 |
335 |
176 |
544 |
260 |
200 |
100.7 |
120C414M |
|
|
133 |
G506 |
6305/C4 |
1715 |
360 |
190.4 |
590 |
121.2 |
120C514M |
||||||
|
159 |
G606 |
6306/C4 |
1717 |
390 |
207.4 |
607 |
127.4 |
120C614M |
||||||
|
1400 |
108 |
530 |
G408 |
6205/C4 |
1740 |
1814 |
350 |
184 |
590 |
280 |
220 |
102.4 |
140C414M |
|
|
133 |
G508 |
6305/C4 |
1887 |
380 |
198.4 |
635 |
132.0 |
140C514M |
||||||
|
159 |
G608 |
6306/C4 |
1895 |
410 |
215.4 |
653 |
138.5 |
140C614M |
||||||
|
注：1.与中间架连接的紧固件包括在本部件内。 2.要求变更尺寸A时，必须在订货时说明其数量。 |
||||||||||||||
