改向滚筒的基本参数与尺寸

改向滚筒的基本参数与尺寸

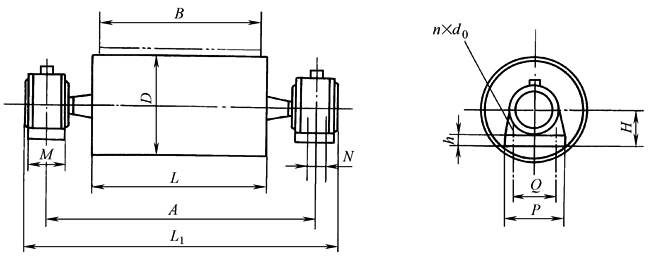

B /mm	D /mm	许用合力 /kN	轴承型号	基本尺寸/mm											光面		胶面		图号
B /mm	D /mm	许用合力 /kN	轴承型号	A	L	L₁	Q	P	H	h	M	N	d₀	n	转动惯量 /kg·m²	质量 /kg	转动惯量 /kg·m²	质量 /kg	图号
500	250	9	22210	850	600	945	260	320	90	33	70	—	M16	2	0.5	102			50B102(G)
	315	10													1.3	116			50B103(G)
	400	10													3	135	3.5	147	50B104(G)
	400	23	22212			953	280	340	100						3	166	3.5	177	50B204(G)
	500	28	22212			953	280	340	100						5	187	6	201	50B105(G)
	500	49	22216			959	350	410	120				M20		5	245	6	260	50B205(G)
650	250	8	22210	1000	750	1095	260	320	90				M16		0.8	117			65B102(G)
	315	8	22210			1095	260	320	90						1.5	133			65B103(G)
		16	22212			1103	280	340	100						1.8	166			65B203(G)
		26	22216			1109	350	410	120				M20		2	227			65B303(G)
	400	20	22212			1103	280	340	100				M16		3	189	3.5	203	65B104(G)
		32	22216			1109	350	410	120				M20		3.3	251	3.8	265	65B204(G)
		46	22220			1129	380	460	135	46	80		M24		3.5	332	4	346	65B304(G)
	500	40	22216			1109	350	410	120	33	70		M20		6.5	278	7.8	296	65B105(G)
	500	59	22220			1129	380	460	135	46	80		M24		6.5	368	7.8	386	65B205(G)
	630	59	22220			1129	380	460	135		80				16.3	422	18.5	440	65B106(G)
	630	70	22224	1050		1189	440	530	155		110				20.3	613	21.3	640	65B206(G)
800	250	6	22210	1250	950	1345	260	320	90	33	70		M16		0.8	136			80B102(G)
	315	12	22212			1353	280	340	100				M16		1.5	200			80B103(G)
	315	20	22216			1359	350	410	120				M20		1.8	260			80B203(G)
	400	20	22216			1359	350	410	120				M20		4.5	288	4.8	306	80B104(G)
		29	22220	1300		1429	380	460	135	46	80		M24		4.8	360	5	487	80B204(G)
		45	22224			1439	440	530	155		110				5.5	509	6.3	527	80B304(G)
	500	40	22220			1429	380	460	135		80				7.8	412	9.8	434	80B105(G)
	500	56	22224			1439	440	530	155		110				7.8	560	9.3	582	80B205(G)
	630	50	22220			1429	380	460	135		80				19.5	472	23.5	560	80B106(G)
		73	22224			1439	440	530	155		110				24.3	690	49.5	719	80B206(G)
		100	22228			1449	480	570	170	63	120		M30		27.8	855	30.8	883	80B306(G)
		170	22232	1400		1600	520	640	200	60	200	105	M30	4	30	1080	33	1108	80B406(G)
	800	90	22224	1300		1439	440	530	155	46	110	—	M24	2	49.8	780	57.3	823	80B107(G)
		126	22228	1300		1449	480	570	170	63	120	—	M30	2	54.8	942	61.8	976	80B207(G)
		170	22232	1400		1600	520	640	200	65	200	105		4	60.5	1200	67.5	1243	80B307(G)
		250	22236			1620	570	700	220	70	220	120			61.8	1469	68.8	1533	80B407(G)
	1000	240	22232			1600	520	640	200	65	200	105			125.3	1413	140	1487	80B108(G)
		330	22236			1620	570	700	220	70	220	120			126.5	1675	140.3	1755	80B208(G)
		400	23240			1655	640	780	240	75	255	140			285.8	2397	290.4	2463	80B308(G)
	1250	400	23244			1702	720	880	270	80	270	140	M36		365.4	3104	370.8	3174	80B109(G)
1000	250	6	22210	1450	1150	1545	260	320	90	33	70	—	M16	2	1	156			100B102(G)
	315	11	22212			1553	280	340	100				M16		1.8	221			100B103(G)
	315	18	22216			1559	350	410	120				M20		2	296			100B203(G)
	400	18	22216			1559	350	410	120				M20		5	328	6	350	100B104(G)
		29	22220	1500		1629	380	460	135	46	80		M24		5	427	6	445	100B204(G)
		45	22224			1639	440	530	155		110				7.3	567	8.3	589	100B304(G)
	500	35	22220			1629	380	460	135		80				8.5	472	9.8	500	100B105(G)
		45	22224			1639	440	530	155		110				9.5	624	11.3	652	100B205(G)
		75	22228			1649	480	570	170	63	120		M30		11.5	804	13.3	831	100B305(G)
	630	43	22220			1629	380	460	135	46	80		M24		23	546	26.5	567	100B106(G)
		64	22224			1639	440	530	155	46	110		M24		29.8	753	33.3	797	100B206(G)
		87	22228			1649	480	570	170	63	120		M30		32.5	940	36	975	100B306(G)
		168	22232	1600		1800	520	640	200	65	200	105	M30	4	34	1180	38.5	1214	100B406(G)
	800	79	22224	1500		1639	440	530	155	46	110	—	M24	2	58.3	864	67	916	100B107(G)
		110	22228	1500		1649	480	570	170	63	120	—	M30	2	64.3	1042	73	1094	100B207(G)
		168	22232	1600		1800	520	640	200	65	200	105		4	73.3	1313	81.8	1365	100B307(G)
		220	22236	1600		1820	570	700	220	70	220	120			74.8	1606	83.3	1659	100B407(G)
	1000	130	22228	1500		1649	480	570	170	63	120	—			131.5	1214	150.8	1280	100B108(G)
		200	22232	1600		1800	520	640	200	65	200	105			151.5	1542	168.3	1607	100B208(G)
		290	22236	1600		1822	570	700	220	70	220	120			153.3	1830	170	1885	100B308(G)
		387	23240	1650		1930	640	780	240	75	255	140			198.5	2440	215.3	2510	100B408(G)
		429	23244			1952	720	880	270	80	270		M36		215.8	2818	232.5	2884	100B508(G)
	1250	400	23244			1952	720	880	270	80	270				410.5	3340	419.8	3425	100B109(G)
	1400	600	23248			1976	750	900	290	90	300	150			556.3	3972	232.5	5684	100B110(G)
1200	250	6	22210	1700	1400	1795	260	320	90	33	70	—	M16	2	1.3	181			120B102(G)
	315	11	22212			1803	280	340	100				M16		1.8	255			120B103(G)
	315	17	22216			1809	350	410	120				M20		2	341			120B203(G)
	400	17	22216			1809	350	410	120				M20		6	378	7	405	120B104(G)
		26	22220	1750		1879	380	460	135	46	80		M24				7	556	120B204(G)
		38	22224			1889	440	530	155		110						10	659	120B304(G)
	500	30	22220			1879	380	460	135		80						16.3	572	120B105(G)
		41	22224			1889	440	530	155		110						13.8	731	120B205(G)
		70	22228			1899	480	570	170	63	120		M30				21	925	120B305(G)
	630	37	22220			1879	380	460	135	46	80		M24				32.3	659	120B106(G)
		53	22224			1889	440	530	155	46	110		M24	2			38	893	120B206(G)
		90	22228			1899	480	570	170	63	120		M30	2			42.5	1090	120B306(G)
		150	22232	1850		2050	520	640	200	65	200	105	M30	4			46.8	1334	120B406(G)
	800	64	22224	1750		1889	440	530	155	46	110	—	M24	2			79.5	1032	120B107(G)
		100	22228	1750		1899	480	570	170	63	120	—	M30	2			87	1229	120B207(G)
		150	22232	1850		2050	520	640	200	65	200	105		4			99.5	1507	120B307(G)
		200	22236	1850		2070	570	700	220	70	220	120					101.3	1824	120B407(G)
		230	22240	1900		2180	640	780	240	75	255	140					118.3	2309	120B507(G)
	1000	134	22228	1750		1899	480	570	170	63	120	—		2			175.8	1438	120B108(G)
		150	22232	1850		2050	520	640	200	65	200	105		4			204.8	1770	120B208(G)
		200	22236	1850		2070	570	700	220	70	220	120					207	2086	120B308(G)
		351	23240	1900		2180	640	780	240	75	255	140					262	2711	120B408(G)
		391	23244			2202	720	880	270	80	270	140	M36				283	3068	120B508(G)
		437	23248			2226	750	900	290	90	300	150					291	3622	120B608(G)
	1250	400	23248			2226					300	150					528	4173	120B109(G)
	1250	550	24152			2230					320	170					564	4324	120B209(G)
	1400	900	24060			2230	940	1150	330	100	320	170					906	5983	120B110(G)
1400	315	17	22216		1600	2009	350	410	120	33	70	—	M20	2	2.3	356			140B103(G)
	400	17	22216			2009	350	410	120	33	70		M20		6.5	398	8	429	140B104(G)
		25	22220	1950		2079	380	460	135	46	80		M24				8	560	140B204(G)
		40	22224			2089	440	530	155		110						11.5	729	140B304(G)
	500	25	22220			2079	380	460	135		80						18.5	629	140B105(G)
		40	22224			2089	440	530	155		110						15.8	809	140B205(G)
		66	22228	2050		2199	480	570	170	63	120		M30				24	1009	140B305(G)
	630	50	22224	1950		2089	440	530	155	46	110		M24				42.8	971	140B106(G)
		90	22228	2050		2199	480	570	170	63	120		M30				48	1197	140B206(G)
		120	22232	2050		2250	520	640	200	65	200	105	M30	4			53.5	1439	140B306(G)
	800	50	22224	1950		2089	440	530	155	46	110	—	M24	2			89.3	1124	140B107(G)
		94	22228	2050		2199	480	570	170	63	120	—	M30	2			98.3	1350	140B207(G)
		150	22232			2250	520	640	200	65	200	105		4			113.8	1628	140B307(G)
		186	22236			2270	570	700	220	70	220	120					115.8	1970	140B407(G)
		214	23240	2100		2380	640	780	240	75	240	140					135.3	2253	140B507(G)
	1000	100	22228	2050		2199	480	570	170	63	120	—		2			198	1580	140B108(G)
		150	22232			2250	520	640	200	65	200	105		4			234	1910	140B208(G)
		236	22236			2270	570	700	220	70	220	120					236.5	2253	140B308(G)
		331	23240	2100		2380	640	780	240	75	255	140					299.5	2820	140B408(G)
		361	23244			2402	720	880	270	80	270	140	M36				300	3831	140B508(G)
		400	23248			2426	750	900	290	90	300	150					323.8	3748	140B608(G)
		427	24152			2444	750	900	290	90	320	170					375.5	4118	140B708(G)
	1250	600	24156				840	1000	310	100							592	4519	140B109(G)
	1250	900	24060				940	1150	330								713	5828	140B209(G)
	1400	900	24060				940	1150	330								990	6329	140B110(G)
注：1.表中轴承型号均省略了尾标。其省略的尾标为：尾数小于或等于32的为C/W33，尾数大于或等于36的为CA/W33。如轴承2232全称为22232C/W33，轴承22236全称为22236CA/W33。 2.图号后加G为光面滚筒，无G为胶面滚筒。
