传动滚筒的基本参数与尺寸

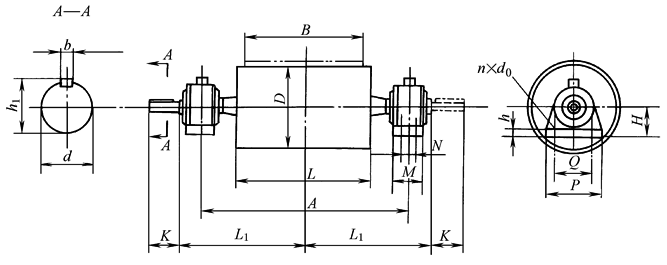

传动滚筒的基本参数与尺寸

B /mm	D /mm	许用转矩 /kN·m	许用合力 /kN	轴承型号	基本尺寸/mm															转动惯量 /kg·m²	质量 /kg	图号
B /mm	D /mm	许用转矩 /kN·m	许用合力 /kN	轴承型号	A	L	L₁	d	K	M	N	Q	P	H	h	h₁	b	d₀	n	转动惯量 /kg·m²	质量 /kg	图号
500	500	2.7	49	22216	850	600	495	70	140	70	—	350	410	120	33	74.5	20	M20	2	6	259	50A105Y(Z)
650		3.5	40	22216	1000	750	570	70	140	70		350	410	120	33	74.5	20	M20		7.8	298	65A105Y(Z)
		6.3	59	22220			590	90	170	80		380	460	135	46	95	25	M24		7.8	393	65A205Y(Z)
	630	4.1	40	22216			570	70	140	70		350	410	120	33	74.5	20	M20		18.5	342	65A106Y(Z)
	630	7.3	80	22220			590	90	170	80		380	460	135	46	95	25	M24		18.5	451	65A206Y(Z)
800	500	4.1	40		1300	950	740													9.8	454	80A105Y(Z)
	630	6.0	50																	23.5	521	80A106Y(Z)
		12.0	80	22224				110	210	110		440	530	155		116	28			29.5	749	80A206Y(Z)
		20	100	22228			750	130	250	120		480	570	170	63	137	32	M30		32	932	80A306Y(Z)
	800	7	50	22220			740	90	170	80		380	460	135	46	95	25	M24		25	618	80A107Y(Z)
		12	80	22224			740	110	210	110		440	530	155	46	116	28	M24		58	868	80A207Y(Z)
		20	110	22228			750	130	250	120		480	570	170	63	137	32	M30		66.3	1055	80A307Y(Z)
		32	160	22232	1400		800	150	250	200	105	520	640	200	60	158	36		4	67.5	1255	80A407Y(Z)
	1000	40	240	22236	1400		870	170	300	220	120	570	700	220	70	179	40			132.7	1770	80A108Y(Z)
	1250	52	360	23240	1500		870	190	350	225	140	640	780	240	75	200	45			313	2884	80A109Y(Z)
1000	630	6	40	22220		1150	840	90	170	80	—	380	460	135	46	95	25	M24	2	26.5	585	100A106Y(Z)
	630	12	73	22224				110	210	110		440	530	155		116	28			38.3	823	100A206Y(Z)
	800	12	73	22224				110	210	110		440	530	155		116	28			78.8	962	100A107Y(Z)
		20	110	22228			850	130	250	120		480	570	170	63	137	32	M30		80.3	1165	100A207Y(Z)
		27	160	22232	1600		900	150	250	200	105	520	640	200	60	158	36		4	81.8	1375	100A307Y(Z)
		40	190	22236	1600		910	170	300	220	120	570	700	220	70	179	40		4	83.3	1693	100A407Y(Z)
	1000	12	80	22224	1500		840	110	210	110	—	440	530	155	46	116	28	M24	2	164.8	1176	100A108Y(Z)
		20	110	22228	1500		850	130	250	120	—	480	570	170	63	137	32	M30	2	166.8	1341	100A208Y(Z)
		27	170	22232	1600		900	150	250	200	105	520	640	200	65	158	36	M30	4	168.3	1607	100A308Y(Z)
1000	1000	40	210	22236	1600	1150	910	170	300	220	120	570	700	220	70	179	40	M30	4	170	1922	100A408Y(Z)
	1000	52	330	23240	1650		875	190	350	255	140	640	780	240	75	200	45	M30		215.3	2683	100A508Y(Z)
	1250	52	450	23244			1000	200		270	140	720	880	270	80	210	45	M36		410.7	3500	100A109Y(Z)
	1400	66	560	23248			1000	220		300	150	750	900	290	90	231	50	M36		736	4233	100A110Y(Z)
1200	630	12	52	22224	1750	1400	975	110	210	110	—	440	530	155	46	116	28	M24	2	46.5	924	120A106Y(Z)
	630	20	85	22228				130	250	120		480	570	170	63	137	32	M30		47.3	1141	120A206Y(Z)
	800	12	80	22224				110	210	110		440	530	155	46	116	28	M24		96	1026	120A107Y(Z)
		20	110	22228				130	250	120		480	570	170	63	137	32	M30		97.8	1247	120A207Y(Z)
		27	140	22232	1850		1025	150	250	200	105	520	640	200	65	158	36		4	99.5	1467	120A307Y(Z)
		40	180	22236	1850		1035	170	300	220	120	570	700	220	70	179	40			101.3	1868	120A407Y(Z)
		52	230	23240	1900		1100	190	350	240	140	640	780	240	75	200	45			118.3	2517	120A507Y(Z)
	1000	12	80	22224	1750		975	110	210	110	—	440	530	155	46	116	28	M24	2	200	1259	120A108Y(Z)
		20	110	22228	1750		975	130	250	120	—	480	570	170	63	137	32	M30	2	202.5	1430	120A208Y(Z)
		27	160	22232	1850		1025	150	250	200	105	520	640	200	65	158	36		4	204.8	1710	120A308Y(Z)
		40	210	22236	1850		1035	170	300	220	120	570	700	220	70	179	40			207	2055	120A408Y(Z)
		52	290	23240	1900		1100	190	350	255	140	640	780	240	75	200	45			262	2911	120A508Y(Z)
		66	330	23244			1100	200		270	140	720	880	270	80	210	45	M36		283	3311	120A608Y(Z)
	1250	40	420	23248			1150	220		300	150	750	900	290	90	231	50			444	4265	120A109Y(Z)
	1250	66	560	24152				240		320	170	750	900	290	90	252	56			560	4569	120A209Y(Z)
	1400	80	650	24156				260		320	170	840	1000	310	100	272	56			855	5390	120A110Y(Z)
1400	800	20	100	22228	2050	1600	1125	130	250	120	—	480	570	170	63	137	32	M30	2	111.8	1359	140A107Y(Z)
		27	130	22232			1125	150	250	200	105	520	640	200	65	158	36		4	113.8	1614	140A207Y(Z)
		40	170	22236			1135	170	300	220	120	570	700	220	70	179	40			115.8	1942	140A307Y(Z)
		52	210	23240	2100		1200	190	350	255	140	640	780	240	75	200	45			135.3	2673	140A407Y(Z)
	1000	20	100	22228	2050		1125	130	250	120	—	480	570	170	63	137	32		2	202.5	1560	140A108Y(Z)
		27	160	22232			1125	150	250	200	105	520	640	200	60	158	36		4	204.8	1832	140A208Y(Z)
		40	210	22236			1135	170	300	220	120	570	700	220	70	179	40			236.5	2199	140A308Y(Z)
		52	260	23240	2100		1200	190	350	255	140	640	780	240	75	200	45			299.5	3098	140A408Y(Z)
		66	300	23244			1200	200		270	140	720	880	270	80	210	45	M36		300	3516	140A508Y(Z)
	1250	40	300	23248			1250	220		300	150	750	900	290	90	231	50			541	4515	140A109Y(Z)
	1250	66	560	24152				240		320	170	750	900	290	90	252	56			592	4793	140A209Y(Z)
	1400	80	900	24060				280		320	170	940	1150	330	100	272	63			940	6546	140A110Y(Z)
注：1.表中轴承型号均省略了尾标。其省略的尾标为：尾数小于或等于32的为C/W33，尾数大于或等于36的为CA/W33。如轴承22232全称为22232C/W33，轴承22236全称为22236CA/W33。 2.双出轴滚筒之质量约为表中单出轴滚筒质量的1.05倍。 3.图号后加-S为双出轴，无-S为单出轴。 4.滚筒一律为铸胶表面，图号后加Y为右向人字形，加Z为左向人字形，加Y、Z为菱形。 5.本章列出相关参数及尺寸的传动滚筒、改向滚筒、清扫器、拉紧装置均系DTⅡ(A)型带式输送机部件。
