起重机车轮型式、尺寸(JB/T 6392.1—1992)

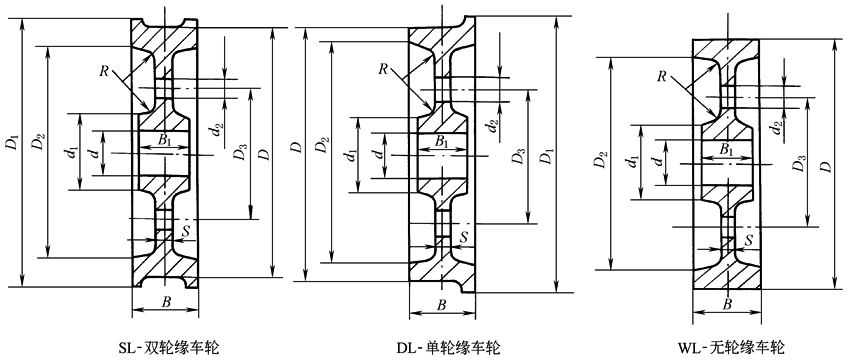

起重机车轮型式、尺寸(JB/T 6392.1—1992)

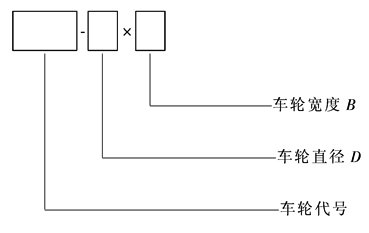

注：工艺孔 d₂ 视其需要，个数为 2～4 个(均布) 型号意义标记示例： a.直径D＝710mm，轮宽B＝155mm的双轮缘车轮，标记为：车轮 SL-710×155 JB/T 6392.1 b.直径D＝315mm，轮宽B＝110mm的单轮缘车轮，标记为：车轮 DL-315×110 JB/T 6392.1 c.直径D＝630mm，轮宽B＝145mm的无轮缘车轮，标记为：车轮 WL-630×145 JB/T 6392.1 表1
型式	基本尺寸 /mm				参考尺寸 /mm
	D	D₁	B	B₁	d	S	d₁	d₂	D₂	D₃	R
SL- 双轮缘车轮	160	190	85～100	80～95	45	20	70	—	≤120	—	5
					55		85
	200	230	85～100	80～95	60	20	95	—	≤160	—
					80		125
	250	280	85～110	80～105	70	25	110	20	≤210	175	10
					90		140
	315	355	95～155	90～140	100	30	160	25	≤265	225
					110		175
					120		190
	400	440	105～155	100～140	110	35	175	35	≤340	270
					120		190
					130		205
	500	540	105～180	100～160	120	40	190	40	≤430	325	20
					130		205
					140		220
	630	680	120～210	115～190	140	45	220	50	≤560	420
					160		255
					180	60	285
	710	760	145～210	140～210	150	50	240	55	≤630	465	25
					170		270
					190	65	300
	800	850	145～210	140～210	160	50	255	60	≤710	515
					180		285
					200	70	320
	900	950	145～220	140～220	170	55	270	65	≤800	580	30
					190		300
					230	75	365
DL- 单轮缘车轮	160	190	85～100	80～95	45	20	70	—	≤120	—	5
					55		85
	200	230	85～100	80～95	60	20	95	—	≤160	—
					80		125
	250	280	85～110	80～105	70	25	110	20	≤210	175	10
					90		140
	315	355	95～130	90～120	100	30	160	25	≤265	225
					110		175
	400	440	105～145	100～130	110	35	175	35	≤340	270
					120		190
	500	540	105～145	100～130	120	40	190	40	≤430	325	20
					130		205
	630	680	105～155	100～150	140	45	220	50	≤560	420
					160		255
型式	基本尺寸 /mm				参考尺寸 /mm
	D		B	B₁	d	S	d₁	d₂	D₂	D₃	R
WL- 无轮缘车轮	160		85～100	80～95	45	20	70	—	≤120	—	5
					55		85
	200		85～100	80～95	60	20	95	—	≤160	—
					80		125
	250		85～110	80～105	70	25	110	20	≤210	175	10
					90		140
	315		95～155	90～140	100	30	160	25	≤265	225
					110		175
					120		190
	400		105～155	100～140	110	35	175	35	≤340	270
					120		190
					130		205
	500		105～180	100～160	120	40	190	40	≤430	325	20
					130		205
					140		220
	630		120～210	115～190	140	45	220	50	≤560	420
					160		255
					180	60	285
	710		145～210	140～210	150	50	240	55	≤630	465	25
					170		270
					190	65	300
	800		145～210	140～210	160	50	255	60	≤710	515
					180		285
					200	70	320
	900		145～220	140～220	170	55	270	65	≤800	580	30
					190		300
					230	75	365
注：本表中，B₁ 及除 d 外的参考尺寸主要适用于铸造车轮。

(1)材料轧制车轮材料，应不低于GB/T 699中规定的60钢锻造车轮材料，踏面直径不大于400mm的车轮，应不低于GB/T 699中规定的45钢；直径大于400mm的车轮应不低于55钢铸造车轮材料，应不低于GB/T 11352中规定的ZG 340-40钢 (2)热处理车轮热处理后，应符合表2的规定表2
车轮踏面直径	踏面和轮缘内侧面硬度 HB	淬硬层260HB处深度/mm
≤400	300～380	≥15
＞400		≥20
(3)精度
车轮踏面直径的尺寸偏差应不低于GB/T 1801～1802中规定的h9。轴孔的尺寸偏差应不低于H7 车轮踏面和基准端面(其上加工出深1.5mm的沟槽作标记)相对于孔轴线的径向及端面圆跳动应不低于GB/T 1184中规定的8级车轮踏面和轮缘内侧面的表面粗糙度参数值按GB/T 1031中规定的R_a为6.3μm，轴孔的表面粗糙度参数值R_a为3.2μm
