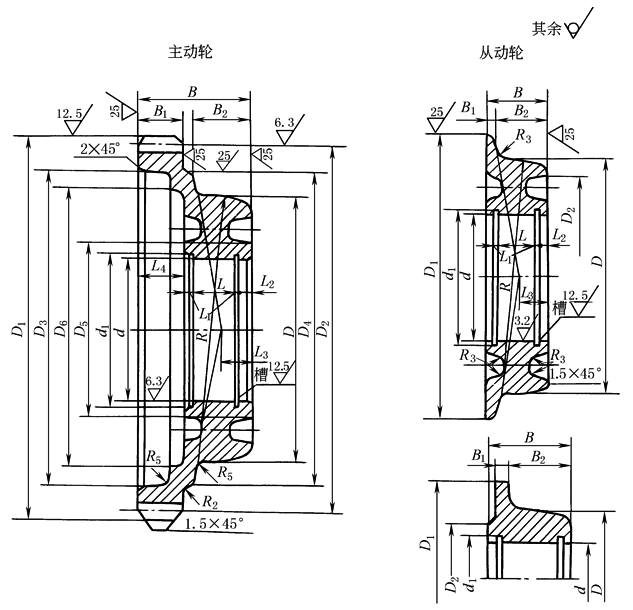

CD、MD电动葫芦用钢轮

材料：45钢

调质硬度235～260HB

表1　　　　　　　　　　　　　　　　　　　　齿的参数

电动葫芦吨位系列

m

z

α

ξ

刀具移位量x

0.1～1

2～3

5～10

3

3

4

53

59

49

20°

—

-0.4

-0.4

—

-1.2

-1.6

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

主       动       轮

电动葫芦

吨位系列

D

D₁

(h10)

D₂

D₃

D₄

D₅

D₆

d

(K7)

d₁

B

0.5～1

113.5

162.6

159

137

130

75

115

62

65

50

2～3

134

180.6

177

155

155

117

140

100

103.5

57

5～10

154

200.8

196

165

180

—

—

110

114

70

电动葫芦

吨位系列

B₁

B₂

L

L₁

L₂

L₃

L₄

R

质量

/kg

0.5～1

20

26

19+0.28

2.2+0.25

3.8

15

20

125

2.1

2～3

22

30

27+0.28

3.2+0.25

3

18

17

144

2.95

5～10

28

37

29+0.28

4.2+0.3

3.8

23

25

167

4.5

从       动       轮

电动葫芦

吨位系列

D

D₁

D₂

d

(K7)

d₁

B

B₁

0.1～0.25

83

100

76

62

37

25

4

0.5～1

113.5

130

—

62

65

30

4

2～3

134

155

117

100

103.5

40

7

5～10

154

180

—

110

114

45

8

电动葫芦

吨位系列

B₂

L

L₁

L₂

L₃

R

质量

/kg

0.1～0.25

20

12+0.43

1.6+0.2

2

12.5

91.5

0.55

0.5～1

26

19+0.28

2.2+0.25

3.8

15

125

1.0

2～3

30

27+0.28

3.2+0.25

3

18

144

2.2

5～10

37

29+0.28

4.2+0.25

3.8

23

167

3.45
