调心球轴承(GB/T 281—2013)

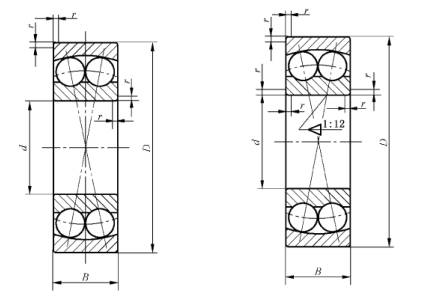

圆柱孔调心球轴承10000型圆锥孔调心球轴承10000K型径向当量动载荷：当F_a/F_r≤e，P_r＝F_r+Y₁F_a 当F_a/F_r＞e，P_r＝0.65F_r+Y₂F_a 径向当量静载荷：P_0r＝F_r+Y₀F_a 符号含义与应用 K—圆锥孔(锥度1∶12) TN—尼龙保持架 M—黄铜实体保持架这类轴承有自动调心性能，但内、外套圈轴线斜度不得大于3°。主要承受径向载荷，也可同时承受少量轴向载荷，不用于纯轴向载荷。
基本尺寸 /mm			基本额定载荷/kN		极限转速 /r·min^-1		重量 /kg	轴承代号		其他尺寸 /mm			安装尺寸/mm			计算系数
d	D	B	C_r	C_0r	脂	油	W ≈	圆柱孔 10000 (TN、M)型	圆锥孔 10000 K (KTN、KM)型	d₂	D₂	r min	d_a max	D_a max	r_a max	e	Y₁	Y₂	Y₀
80	140	26	39.5	16.8	4000	5000	1.65	1216	1216 K	101	125	2	90	130	2	0.18	3.6	5.5	3.7
	140	26	39.5	16.2	4000	5000	1.792	1216 M	1216 KM	102	121.7	2	90	130	2	0.17	3.7	5.7	3.9
	140	33	48.8	20.2	4000	5000	2.19	2216	2216 K	98.8	124	2	90	130	2	0.25	2.5	3.9	2.6
	140	33	65.2	25.5	4000	5000	2.057	2216 TN	2216 KTN	98.9	124.5	2	90	130	2	0.22	2.9	4.4	3.0
	170	39	88.5	32.8	3600	4300	4.2	1316	1316 K	109	147	2.1	92	158	2.1	0.22	2.9	4.5	3.1
	170	39	86.5	32.8	3600	4300	4.648	1316 M	1316 KM	110.2	140.7	2.1	92	158	2.1	0.22	2.8	4.4	3.0
	170	58	128	45.5	3200	4000	5.7	2316	2316 K	104	148	2.1	92	158	2.1	0.39	1.6	2.5	1.7
	170	58	137	47.5	3200	4000	7.785	2316 M	2316 KM	105.4	144.4	2.1	92	158	2.1	0.37	1.7	2.6	1.8

85	150	28	48.8	20.5	3800	4500	2.1	1217	1217 K	107	134	2	95	140	2	0.17	3.7	5.7	3.9
	150	28	47.8	19.5	3800	4500	2.240	1217 M	1217 KM	107.1	129	2	95	140	2	0.17	3.6	5.6	3.8
	150	36	58.2	23.5	3800	4500	2.53	2217	2217 K	105	133	2	95	140	2	0.25	2.5	3.8	2.6
	150	36	66.3	26.2	3800	4500	2.611	2217 TN	2217 KTN	104.7	130.3	2	95	140	2	0.22	2.9	4.5	3.0
	180	41	97.8	37.8	3400	4000	5.0	1317	1317 K	117	158	3	99	166	2.5	0.22	2.9	4.5	3.0
	180	41	97.8	38.5	3400	4000	5.475	1317 M	1317 KM	117.4	149.4	3	99	166	2.5	0.22	2.9	4.4	3.0
	180	60	140	51.0	3000	3800	6.70	2317	2317 K	111	157	3	99	166	2.5	0.38	1.7	2.6	1.7
	180	60	140	51.5	3000	3800	8.982	2317 M	2317 KM	114.6	153.6	3	99	166	2.5	0.36	1.8	2.7	1.8

90	160	30	56.5	23.2	3600	4300	2.5	1218	1218 K	112	142	2	100	150	2	0.17	3.8	5.7	4.0
	160	30	52.5	21.7	3600	4300	2.753	1218 M	1218 KM	113.9	137.2	2	100	150	2	0.18	3.6	5.5	3.7
	160	40	70.0	28.5	3600	4300	3.22	2218	2218 K	112	142	2	100	150	2	0.27	2.4	3.7	2.5
	160	40	70.2	28.5	3600	4300	4.073	2218 M	2218 KM	112.6	139	2	100	150	2	0.26	2.4	3.7	2.5
	190	43	115	44.5	3200	3800	6.0	1318	1318 K	122	165	3	104	176	2.5	0.22	2.8	4.4	2.9
	190	43	115.8	46.2	3200	3800	6.418	1318 M	1318 KM	126.7	162.4	3	104	176	2.5	0.23	2.7	4.2	2.9
	190	64	142	57.2	2800	3600	7.9	2318	2318 K	115	164	3	104	176	2.5	0.39	1.6	2.5	1.7
	190	64	152	57.8	2800	3600	10.722	2318 M	2318 KM	119.4	160.5	3	104	176	2.5	0.37	1.7	2.6	1.8

95	170	32	63.5	27.0	3400	4000	3.0	1219	1219 K	120	151	2.1	107	158	2.1	0.17	3.7	5.7	3.9
	170	32	63.8	26.8	3400	4000	3.314	1219 M	1219 KM	121.8	147.6	2.1	107	158	2.1	0.17	3.7	5.7	3.8
	170	43	82.8	33.8	3400	4000	4.2	2219	2219 K	118	151	2.1	107	158	2.1	0.26	2.4	3.7	2.5
	170	43	83.2	34.2	3400	4000	5.024	2219 M	2219 KM	119.1	147.9	2.1	107	158	2.1	0.27	2.3	3.6	2.5
	200	45	132	50.8	3000	3600	7.0	1319	1319 K	127	174	3	109	186	2.5	0.23	2.8	4.3	2.9
	200	45	132	52.4	3000	3600	7.5	1319 M	1319 KM	131.1	170.2	3	109	186	2.5	0.24	2.6	4.0	2.7
	200	67	162	64.2	2800	3400	9.2	2319	2319 K	—	—	3	109	186	2.5	0.38	1.7	2.6	1.8
	200	67	165	64.2	2800	3400	12.414	2319 M	2319 KM	125.1	168.6	3	109	186	2.5	0.37	1.7	2.7	1.8

100	180	34	68.5	29.2	3200	3800	3.7	1220	1220 K	127	159	2.1	112	168	2.1	0.18	3.5	5.4	3.7
	180	34	69.2	29.5	3200	3800	3.979	1220 M	1220 KM	128.5	155.4	2.1	112	168	2.1	0.17	3.7	5.7	3.8
	180	46	97.2	40.5	3200	3800	5.0	2220	2220 K	125	160	2.1	112	168	2.1	0.27	2.3	3.6	2.5
	180	46	97.5	40.5	3200	3800	6.065	2220 M	2220 KM	125.7	156.8	2.1	112	168	2.1	0.27	2.4	3.7	2.5
	215	47	142	57.2	2800	3400	8.64	1320	1320 K	—	185	3	114	201	2.5	0.24	2.7	4.1	2.8
	215	47	145	59.5	2800	3400	9.240	1320 M	1320 KM	140.3	181	3	114	201	2.5	0.24	2.7	4.1	2.8
	215	73	192	78.5	2400	3200	12.4	2320	2320 K	—	—	3	114	201	2.5	0.37	1.7	2.6	1.8
	215	73	192	78.5	2400	3200	15.949	2320 M	2320 KM	134.5	182.5	3	114	201	2.5	0.37	1.7	2.6	1.8

105	190	36	74	32.2	3000	3600	4.4	1221	1221 K	134	167	2.1	117	178	2.1	0.18	3.5	5.5	3.7
	190	36	74.5	32.2	3000	3600	4.727	1221 M	1221 KM	135.6	163.7	2.1	117	178	2.1	0.17	3.7	5.7	3.9
	190	50	—	—	3000	3600	—	2221	2221 K	—	—	2.1	117	178	2.1	—	—	—	—
	190	50	110	46.5	3000	3600	7.391	2221 M	—	131.9	164.8	2.1	117	178	2.1	0.27	2.3	3.6	2.4
	225	49	152	64.5	2600	3200	9.55	1321	1321 K	—	—	3	119	211	2.5	0.24	2.6	4.1	2.7
	225	49	150	63.5	2600	3200	10.544	1321 M	—	148.5	190.8	3	119	211	2.5	0.24	2.7	4.3	2.8
	225	77	205	86.8	2400	3000	18.284	2321 M	2321 KM	140.8	190.9	3	119	211	2.5	0.36	1.7	2.7	1.8

110	200	38	87.2	37.5	2800	3400	5.2	1222	1222 K	140	176	2.1	122	188	2.1	0.17	3.6	5.6	3.8
	200	38	88.0	38.5	2800	3400	5.578	1222 M	1222 KM	142.5	173.2	2.1	122	188	2.1	0.17	3.6	5.6	3.8
	200	53	125	52.2	2800	3400	7.2	2222	2222 K	137	177	2.1	122	188	2.1	0.28	2.2	3.5	2.4
	200	53	125	52.2	2800	3400	8.759	2222 M	2222 KM	138.3	174.1	2.1	122	188	2.1	0.28	2.3	3.5	2.4
	240	50	162	72.8	2400	3000	11.8	1322	1322 K	154	206	3	124	226	2.5	0.23	2.8	4.3	2.9
	240	50	162	72.5	2400	3000	12.452	1322 M	1322 KM	157.8	201.9	3	124	226	2.5	0.23	2.8	4.3	2.9
	240	80	215	94.2	2200	2800	17.6	2322	2322 K	—	—	3	124	226	2.5	0.39	1.6	2.5	1.7
	240	80	215	94.2	2200	2800	21.967	2322 M	2322 KM	149.8	202.6	3	124	226	2.5	0.37	1.7	2.7	1.8

120	215	42						1224	1224K			2.1

130	230	46						1226	—			3

140	250	50						1228	—			3
