调心球轴承(GB/T 281—2013)

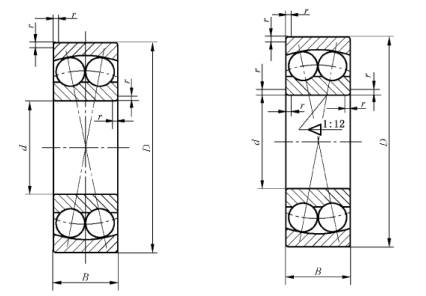

圆柱孔调心球轴承10000型                   圆锥孔调心球轴承10000K型

径向当量动载荷：

当F_a/F_r≤e，P_r＝F_r+Y₁F_a

当F_a/F_r＞e，P_r＝0.65F_r+Y₂F_a

径向当量静载荷：P_0r＝F_r+Y₀F_a

符号含义与应用

K—圆锥孔(锥度1∶12)

TN—尼龙保持架

M—黄铜实体保持架

这类轴承有自动调心性能，但内、外套圈轴线斜度不得大于3°。主要承受径向载荷，也可同时承受少量轴向载荷，不用于纯轴向载荷。

基本尺寸

/mm

基本额定

载荷/kN

极限转速

/r·min^-1

重量

/kg

轴承代号

其他尺寸 /mm

安装尺寸/mm

计 算 系 数

d

D

B

C_r

C_0r

脂

油

W

≈

圆柱孔

10000

(TN、M)型

圆锥孔

10000 K

(KTN、KM)型

d₂

D₂

r

min

d_a

max

D_a

max

r_a

max

e

Y₁

Y₂

Y₀

40

80

18

19.2

6.40

7500

9000

0.41

1208

1208 K

53.6

68.8

1.1

47

73

1

0.22

2.9

4.4

3.0

80

18

20.0

6.90

7500

9000

0.43

1208 TN

1208 KTN

53.6

66.7

1.1

47

73

1

0.22

2.9

4.5

3.0

80

23

22.5

7.38

7500

9000

0.53

2208

2208 K

52.4

68.8

1.1

47

73

1

0.24

1.9

2.9

2.0

80

23

31.8

10.2

7500

9000

0.523

2208 TN

2208 KTN

52.1

69.3

1.1

47

73

1

0.29

2.2

3.4

2.3

90

23

29.5

9.50

6700

8500

0.71

1308

1308 K

57.5

76.8

1.5

49

81

1.5

0.24

2.6

4.0

2.7

90

23

33.7

11.3

6700

8500

0.723

1308 TN

1308 KTN

60.6

78.7

1.5

49

81

1.5

0.24

2.6

4.1

2.8

90

33

44.8

13.2

6300

8000

0.93

2308

2308 K

53.5

76.8

1.5

49

81

1.5

0.43

1.5

2.3

1.5

90

33

54.0

15.8

6300

8000

1.013

2308 TN

2308 KTN

53.4

76.2

1.5

49

81

1.5

0.40

1.6

2.5

1.7

45

85

19

21.8

7.32

7100

8500

0.49

1209

1209 K

57.3

73.7

1.1

52

78

1

0.21

2.9

4.6

3.1

85

19

23.5

8.30

7100

8500

0.489

1209 TN

1209 KTN

57.4

71.7

1.1

52

78

1

0.22

2.9

4.5

3.0

85

23

23.2

8.00

7100

8500

0.55

2209

2209 K

57.5

74.1

1.1

52

78

1

0.31

2.1

3.2

2.2

85

23

32.5

10.5

7100

8500

0.574

2209 TN

2209 KTN

55.3

72.4

1.1

52

78

1

0.26

2.4

3.8

2.5

100

25

38.0

12.8

6000

7500

0.96

1309

1309 K

63.7

85.7

1.5

54

91

1.5

0.25

2.5

3.9

2.6

100

25

38.8

13.5

6000

7500

0.978

1309 TN

1309 KTN

67.7

87.0

1.5

54

91

1.5

0.23

2.7

4.2

2.8

100

36

55.0

16.2

5600

7100

1.25

2309

2309 K

60.2

86.0

1.5

54

91

1.5

0.42

1.5

2.3

1.6

100

36

63.8

19.2

5600

7100

1.351

2309 TN

2309 KTN

60.0

85.0

1.5

54

91

1.5

0.37

1.7

2.6

1.8

50

90

20

22.8

8.08

6300

8000

0.54

1210

1210 K

62.3

78.7

1.1

57

83

1

0.20

3.1

4.8

3.3

90

20

26.5

9.50

6300

8000

0.55

1210 TN

1210 KTN

62.3

77.5

1.1

57

83

1

0.21

3.0

4.6

3.1

90

23

23.2

8.45

6300

8000

0.68

2210

2210 K

62.5

79.3

1.1

57

83

1

0.29

2.2

3.4

2.3

90

23

33.5

11.2

6300

8000

0.596

2210 TN

2210 KTN

61.3

79.3

1.1

57

83

1

0.24

2.7

4.1

2.8

110

27

43.2

14.2

5600

6700

1.21

1310

1310 K

70.1

95.0

2

60

100

2

0.24

2.7

4.1

2.8

110

27

43.8

15.2

5600

6700

1.301

1310 TN

1310 KTN

70.3

90.6

2

60

100

2

0.24

2.7

4.1

2.8

110

40

64.5

19.8

5000

6300

1.64

2310

2310 K

65.8

94.4

2

60

100

2

0.43

1.5

2.3

1.6

110

40

64.8

20.2

5000

6300

1.839

2310 TN

2310 KTN

67.7

91.4

2

60

100

2

0.34

1.9

2.9

2.0

55

100

21

26.8

10.0

6000

7100

0.72

1211

1211 K

70.1

88.4

1.5

64

91

1.5

0.20

3.2

5.0

3.4

100

21

27.8

10.5

6000

7100

0.717

1211 TN

1211 KTN

70.7

86.4

1.5

64

91

1.5

0.19

3.3

5.1

3.4

100

25

26.8

9.95

6000

7100

0.81

2211

2211 K

69.7

87.8

1.5

64

91

1.5

0.28

2.3

3.5

2.4

100

25

39.2

13.5

6000

7100

0.81

2211 TN

2211 KTN

67.6

87.4

1.5

64

91

1.5

0.23

2.7

4.2

2.8

120

29

51.5

18.2

5000

6300

1.58

1311

1311 K

77.7

104

2

65

110

2

0.23

2.7

4.2

2.8

120

29

52.8

18.8

5000

6300

1.641

1311 TN

1311 KTN

78.7

101.5

2

65

110

2

0.23

2.7

4.2

2.8

120

43

75.2

23.5

4800

6000

2.1

2311

2311 K

72

103

2

65

110

2

0.41

1.5

2.4

1.6

120

43

75.2

24.0

4800

6000

2.345

2311 TN

2311 KTN

73.9

99.7

2

65

110

2

0.33

1.9

3.0

2.0

60

110

22

30.2

11.5

5300

6300

0.9

1212

1212 K

77.8

97.5

1.5

69

101

1.5

0.19

3.4

5.3

3.6

110

22

31.2

12.2

5300

6300

0.917

1212 TN

1212 KTN

78.6

95.7

1.5

69

101

1.5

0.18

3.4

5.3

3.6

110

28

34.0

12.5

5300

6300

1.1

2212

2212 K

75.5

96.1

1.5

69

101

1.5

0.28

2.3

3.5

2.4

110

28

46.5

16.2

5300

6300

1.109

2212 TN

2212 KTN

74.8

96.0

1.5

69

101

1.5

0.24

2.6

4.0

2.7

130

31

57.2

20.8

4500

5600

1.96

1312

1312 K

87

115

2.1

72

118

2.1

0.23

2.8

4.3

2.9

130

31

58.2

21.2

4500

5600

2.023

1312 TN

1312 KTN

87.1

111.5

2.1

72

118

2.1

0.23

2.8

4.3

2.9

130

46

86.8

27.5

4300

5300

2.6

2312

2312 K

76.9

112

2.1

72

118

2.1

0.41

1.6

2.5

1.6

130

46

87.5

28.2

4300

5300

2.912

2312 TN

2312 KTN

80.0

108.5

2.1

72

118

2.1

0.33

1.9

3.0

2.0

65

120

23

31.0

12.5

4800

6000

0.92

1213

1213 K

85.3

105

1.5

74

111

1.5

0.17

3.7

5.7

3.9

120

23

35.0

13.8

4800

6000

1.155

1213 TN

1213 KTN

85.7

104.0

1.5

74

111

1.5

0.18

3.6

5.6

3.8

120

31

43.5

16.2

4800

6000

1.5

2213

2213 K

81.9

105

1.5

74

111

1.5

0.28

2.3

3.5

2.4

120

31

56.8

20.2

4800

6000

1.504

2213 TN

2213 KTN

80.9

104.5

1.5

74

111

1.5

0.24

2.6

4.0

2.7

140

33

61.8

22.8

4300

5300

2.39

1313

1313 K

92.5

122

2.1

77

128

2.1

0.23

2.8

4.3

2.9

140

33

62.8

22.8

4300

5300

2.528

1313 TN

1313 KTN

90.4

115.7

2.1

77

128

2.1

0.23

2.7

4.2

2.9

140

48

96.0

32.5

3800

4800

3.2

2313

2313 K

85.5

122

2.1

77

128

2.1

0.38

1.6

2.6

1.7

140

48

97.2

31.8

3800

4800

3.477

2313 TN

2313 KTN

87.6

118.4

2.1

77

128

2.1

0.32

2.0

3.1

2.1

70

125

24

34.5

13.5

4800

5600

1.29

1214

1214 K

87.4

109

1.5

79

116

1.5

0.18

3.5

5.4

3.7

125

24

34.5

13.5

4800

5600

1.345

1214 M

1214 KM

88.7

106.9

1.5

79

116

1.5

0.18

3.5

5.4

3.7

125

31

44.0

17.0

4500

5600

1.62

2214

2214 K

87.5

111

1.5

79

116

1.5

0.27

2.4

3.7

2.5

125

31

55.2

19.5

4500

5600

1.575

2214 TN

2214 KTN

88.1

109.3

1.5

79

116

1.5

0.23

2.7

4.2

2.9

150

35

74.5

27.5

4000

5000

3.0

1314

1314 K

97.7

129

2.1

82

138

2.1

0.22

2.8

4.4

2.9

150

35

75.0

28.5

4000

5000

3.267

1314 M

1314 KM

97.2

125.1

2.1

82

138

2.1

0.23

2.8

4.3

2.9

150

51

110

37.5

3600

4500

3.9

2314

2314 K

91.6

130

2.1

82

138

2.1

0.38

1.7

2.6

1.8

150

51

113

37.2

3600

4500

5.358

2314 M

2314 KM

91.7

126.1

2.1

82

138

2.1

0.37

1.7

2.6

1.8

75

130

25

38.8

15.2

4300

5300

1.35

1215

1215 K

93

116

1.5

84

121

1.5

0.17

3.6

5.6

3.8

130

25

38.8

15.5

4300

5300

1.461

1215 M

1215 KM

93.9

113.3

1.5

84

121

1.5

0.17

3.7

5.7

3.8

130

31

44.2

18.0

4300

5300

1.72

2215

2215 K

93.1

117

1.5

84

121

1.5

0.25

2.5

3.9

2.6

130

31

56.5

20.8

4300

5300

1.619

2215 TN

2215 KTN

93.2

113.9

1.5

84

121

1.5

0.22

2.9

4.4

3.0

160

37

79.0

29.8

3800

4500

3.6

1315

1315 K

104

138

2.1

87

148

2.1

0.22

2.8

4.4

3.0

160

37

78.8

30.0

3800

4500

3.898

1315 M

1315 KM

106.0

135.0

2.1

87

148

2.1

0.22

2.8

4.4

3.0

160

55

122

42.8

3400

4300

4.7

2315

2315 K

97.8

139

2.1

87

148

2.1

0.38

1.7

2.6

1.7

160

55

126

42.2

3400

4300

6.535

2315 M

2315 KM

98.8

135.2

2.1

87

148

2.1

0.37

1.7

2.7

1.8
