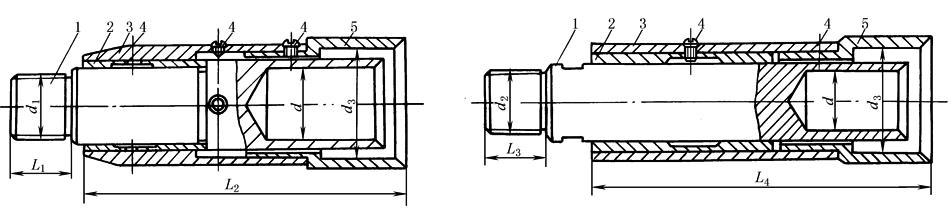

带滑动轴承的软管、软轴接头结构尺寸　　　　　　　　 　　　　　　　　　　　　　　　　　　 /mm

1—轴接头；2—青铜衬套；3—外壳；4—螺钉；5—软管接头

轴直径

d₁

L₁

L₂

d₂

L₃

L₄

d₃

d

8

M8

10

80

M8

10

80

19.5^+0.5

10

M10

13

83

M10

15

80

21.5^+0.5

12

M10

15

86

M12

18

84

26.0^+0.5

16

M12

18

96

M16

18

96

31.5^+0.5

20

M16

23

108

M20

22

108

35.5^+0.5

25

M20

23

130

M25

25

132

42.5^+0.5

30

M25

25

146

M28

25

150

49.0^+0.5

注：青铜衬套材料牌号ZCuSn5P₆5Zn5或ZCuAl10Fe3Mn2。
