软轴

软轴主要用于两个传动机件的轴线不在同一直线上，或工作时彼此要求有相对运动的空间传动。它可以弯曲地绕过各种障碍件，远距离传递回转运动。适合于受连续振动的场合以缓和冲击，也适用于高转速、小转矩场合。软轴有钢丝绕线式、联轴器式和钢丝弹簧式三种。本节仅涉及钢丝绕线式软轴。

软轴安装简便，结构紧凑、工作适应性强，但当转速低、转矩大时，从动轴的转速往往不均匀，且扭转刚度也不易保证。

软轴传递功率范围一般不超过5.5kW，转速可达20000r/min。

它的应用范围是：可移式机械工具，主轴可调位的机床、混凝土振动器、砂轮机、医疗器械、以及里程表、遥控仪等传动中。

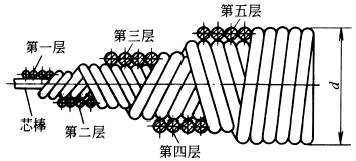

软轴由几层紧密缠在一起的弹簧钢丝层构成，相邻钢丝层的缠绕方向相反。由软轴传递扭矩时，相邻两层钢丝中一层趋于拧紧，另一层趋于拧松，以使各层钢丝间趋于压紧。轴的旋转方向应使表层钢丝趋于拧紧为合理，如下图所示。

软轴结构按表层钢丝缠绕方向分为左旋和右旋。按用途分为动力传动用软轴“G型”和控制传动用软轴“K型”。“G型”软轴多数无芯棒，钢丝直径较大，层数较少，耐磨性好。“K型”软轴有芯棒，每层钢丝根数较多，钢丝直径较小，层数亦多，因而扭矩刚度大。

常用软轴尺寸规格见表软轴的尺寸规格。
