示例

渐开线花键副：INT/EXT 44z×2m×30R×5H/5h  GB/T 3478.1—1995

输入功率P＝1500kW，转速n＝1250r/min，输入端为燃气轮机(平稳)，输出端为螺旋桨(中等冲击)，花键结合长度l＝32mm，工作齿高h_w＝2mm，全齿高h＝2.8mm，齿根圆角半径ρ＝0.8mm，大径D_ee＝90mm，小径D_ie＝84.4mm，渐开线起始圆直径D_Fe＝85.7mm，材料为优质合金钢，硬度为293～341HB，σ_0.2≥835MPa，σ_b≥980MPa

① 载荷计算

输入转矩

名义切向力

单位载荷

② 齿面接触强度计算

齿面压应力

取S_H＝1.25，K₁＝1.25，K₂＝1.1，K₃＝1.1，K₄＝1.5

齿面许用压应力

计算结果：满足σ_H≤σ_Hp的强度条件，安全

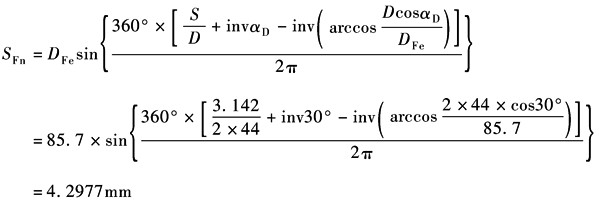

③齿根弯曲强度计算

齿根弯曲应力

取S_F＝1.0

齿根许用弯曲应力

计算结果：满足σ_F≤σ_Fp的强度条件，安全

④ 齿根剪切强度计算

齿根最大剪切应力

许用剪切应力

计算结果：满足τ_Fmax≤τ_Fp的强度条件，安全

⑤齿面耐磨损能力计算

a.花键副在10⁸循环数以下工作时耐磨损能力计算

齿面压应力σ_H＝106.8MPa，齿面磨损许用压应力σ_Hp1＝110MPa(查表花键承载能力计算公式中表2得)

计算结果：满足σ_H≤σ_Hp1的强度条件，安全

b.花键副长期工作无磨损时耐磨损能力计算

齿面压应力σ_H＝106.8MPa，齿面磨损许用压应力σ_Hp2＝0.032×293＝9.4MPa(查表花键承载能力计算公式中表2得)

计算结果：未满足σ_H≤σ_Hp2的强度条件，不能长期无磨损(或很少磨损)工作

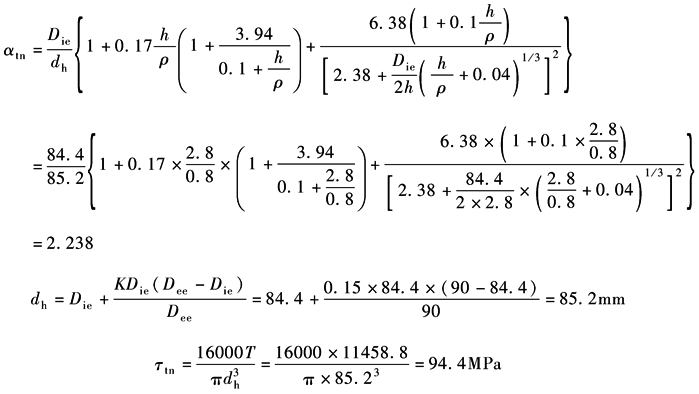

⑥ 外花键的扭转与弯曲强度计算

当量应力

许用压应力

计算结果：满足σ_v≤σ_vp的强度条件，安全
