计算选型
|
摆动油缸的计算公式 |
|||||
|
类 型 |
对 中 式 |
偏 置 式 |
|||
|

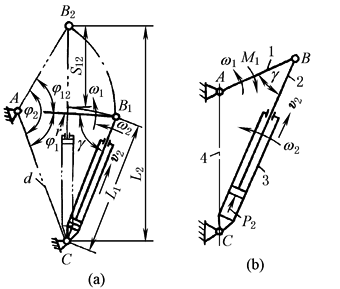

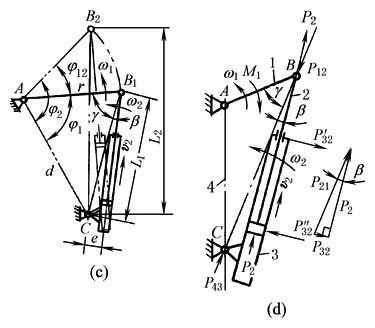

机
构
简
图 |
|
|
|||
|
r—— 摇杆长度；d—— 机架长度；e—— 油缸偏置距；L1—— 初始位置时铰链点B1到油缸铰链点C的距离；L2—— 终止位置时铰链点B2 到油缸铰链点C的距离；Li—— 任意位置时铰链点Bi到油缸铰链点C 的距离；φi—— 从动摇杆任意位置角；i—— 符号角码，表示任意位置 |
|||||
|
位 置 参 数 ︵ 见 图 a 、 c ︶ |
从 动 摇 杆 |
初始和终止位置角φ1和φ2 |
|
λ＝L2/L1 σ＝r/d ρ1＝L1/d ρ2＝L2/d＝λρ1 ρi＝Li/d |
|
|
工作摆角φ12 |
φ12＝φ2-φ1 |
||||
|
油缸行程S12 |
S12＝L2-L1 |
|
|||
|
传 动 角 γ |
给定ρi 和σ |
|
|||
|
给定φi 和σ |
|
||||
|
偏置角β |
0 |
sinβi＝e/Li |
|||
|
活塞杆伸出系数λ' |
λ'＝λ |
|
|||
|
运 动 参 数 和 动 力 参 数 ︵ 见 图 b 、 d ︶ |
摇杆角速度ω1 |
ω1＝υ2①/rsinγi |
ω1＝υ2cosβi/rsinγi |
||
|
油缸角速度ω2 |
ω2＝υ2/Litanγi |
ω2＝υ2(cotγicosβi-sinβi)/Li |
|||
|
所需油缸推力P2 |
P2＝M1/rsinγi |
P2＝M1cosβi/rsinγi |
|||
|
油缸对活塞杆的横向力P32 |
0 |
P32＝M1sinβi/ rsinγi |
|||
|
所传递的阻力矩M1 |
M1＝P2 rsinγi |
M1＝P2 rsinγi/cosβi |
|||
|
所传递的阻力矩M1相对值 |
M1/P2 r＝sinγi |
M1/P2 r＝sinγi/cosβi |
|||
|
注：① 表示 υ2为活塞的平均相对运动速度的大小。 |
|||||
