参数选择

活塞杆伸出系数λ'，应根据活塞杆伸出时稳定性的要求确定，对表摆动油缸的计算公式所列的联接形式，一般可取λ' ≈1.5～1.7

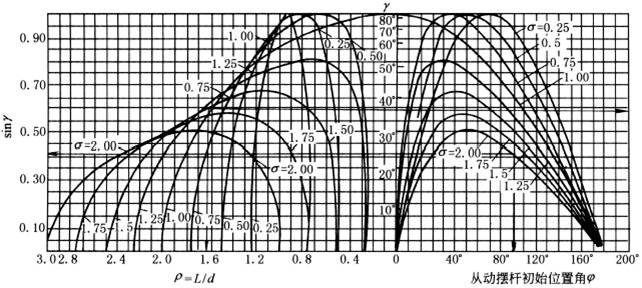

基本参数σ和φ₁、φ₂和σ和ρ₁、ρ₂，可根据对摆动油缸机构的工作位置和传力要求，按下图选择。摆动油缸机构的传力效果与sinγ成正比；γ愈大机构愈省力；反之，即使负载不大，也需很大的油缸推力。若传动角γ过小(小于最小极限值)，机构将自锁。传动角γ是机构位置的函数(见下图)

例1：已知ρ＝2.40，σ＝2.00由下图求得sinγ≈0.41

γ＝24°8'49"            φ＝100°57'10"

例2：已知φ₁＝80°，σ＝1.50由下图求得sinγ₁≈0.60

γ₁＝36°35' 37"            ρ₁＝1.652

摆动油缸机构基本参数选择
