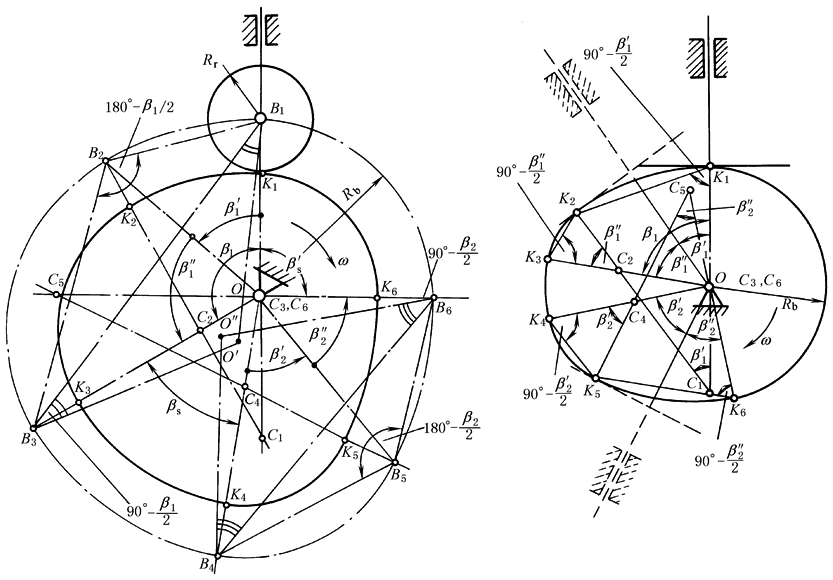

对心直动滚子和直动直角平底从动件四圆弧凸轮轮廓设计

对  心  直  动  滚  子  从  动  件

直 动 直 角 平 底 从 动 件

β₁' ＝β₁/(1+ν)，β₁"＝νβ₁/(1+ν)

式中　β₁' ——加速段凸轮转角；

β₁"——减速段凸轮转角；平均加速度比例系数

ν＝β₁"/β₁' ＝1～1.5

已知参数

h，β₁，β_s，β₂，ν，R_b，α_p(许用压力角)

h，β₁，β_s，β₂，ρ_min，ν

作图步骤

画基圆及

β₁'、β₁" 等

任选凸轮轴心O，作∠B₁OB₂＝β₁'及∠B₂OB₃＝β₁"，取OB₁＝R_b，OB₃＝R_b+h

画三角形

OC₁C₂

任选凸轮轴心O，作ΔOC₁C₂、OC₁＝e₁，OC₂＝e₂，∠C₁OC₂＝180°-β₁，e值计算见本表后

确定加速段

与减速段

连B₁B₃，作，B₁O'与B₁B₃的中垂线相交于O'；以O'为圆心、O'B₁为半径作圆弧，交OB₂于B₂点，B₁B₂之间为加速段，B₂B₃间为减速段

画减速段凸

轮工作轮廓

延长C₁C₂至K₂使C₂K₂≥ρ_min，以C₂为圆心，C₂K₂为半径画圆弧K₂K₃即是

画加速段凸

轮理论轮廓

B₁B₂的中垂线与B₁O的延长线交于C₁，以C₁为圆心，B₁C₁为半径画圆弧即是

画加速段凸

轮工作轮廓

以C₁为圆心，C₁K₂为半径画圆弧，交C₁O的延长线于K₁得K₁K₂即是

画减速段凸

轮理论轮廓

B₂B₃的中垂线与B₃O交于C₂(C₂、C₁和B₂应在一直线上)，以C₂为圆心，C₂B₃为半径画圆弧即是

检查R_b值

R_b＝OK₁；若R_b＜R_s(h)+(2～5)mm，则加大C₂K₂后重新设计

画回程部分

凸轮理论轮廓

与上述方法类似

画回程部分

凸轮轮廓

与上述画法类似

画凸轮工

作轮廓

以C₁为圆心，以(C₁B₂-R_r)为半径画圆弧，又以C₂为圆心，以(C₂B₃-R_r)为半径画圆弧即是

解析计算
