衬聚四氟乙烯直管(HG/T 21562—1994)　　　　　　　　　　　　　　　　　　　　　　　　　mm

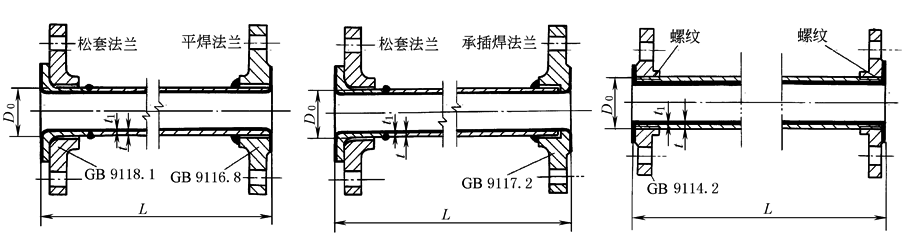

平焊法兰DN＞80

承插焊法兰DN≤80

(a) 一端固定法兰、另一端松套法兰

(b) 突面带颈螺纹法兰连接

公称

直径

DN

管子

外径

D₀

壁 厚

管 长 L

说     明

钢管 t(最小)

聚四氟乙烯管 t₁

图(a)

图(b)

推、挤压管

缠绕管

推、挤压管

缠绕管

焊接管

25

32

40

50

65

80

100

125

150

200

250

300

33.7

42.4

48.3

60.3

76.1

88.9

114.3

139.7

168.3

219.1

273.0

323.9

2.9

2.9

2.9

3.2

4.5

4.5

5.0

5.0

5.6

6.3

6.3

6.3

3.2

3.6

3.6

4.0

5.0

5.6

5.9

6.3

7.1

8.0

8.8

10.0

2

2

2.5

2.5

3

3

3.5

3.5

4

4.5

5

6

1.2

1.25

1.3

1.35

1.4

1.45

1.5

1.6

1.8

2

2.2

2.4

3000、

6000

3000

3000

1.HG/T 21562—1994不适用于采用喷涂聚四氟乙烯的钢管和管件，也不适用于粘贴法加工的衬里钢管和管件

2.聚四氟乙烯焊接管最小壁厚为2mm

3.钢管采用HG 20533《化工配管用无缝及焊接钢管尺寸选用系列》中Ⅰ系列；若工程需要Ⅱ系列时，请见标准HG/T 21562—1994附录A

4.铸钢(仅有管件)衬聚四氟乙烯详细规格见HG/T 21562—1994

350

400

355.6

406.4

6.3

6.3

11.0

12.5

2.6

2.8
