衬塑钢管及弯头(HG/T 20538—1992)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称直径

DN

管子外径

D₀

壁   厚

管长

L

90°弯头

A

45°弯头

B

说     明

钢管 t(最小)

衬塑 t₁

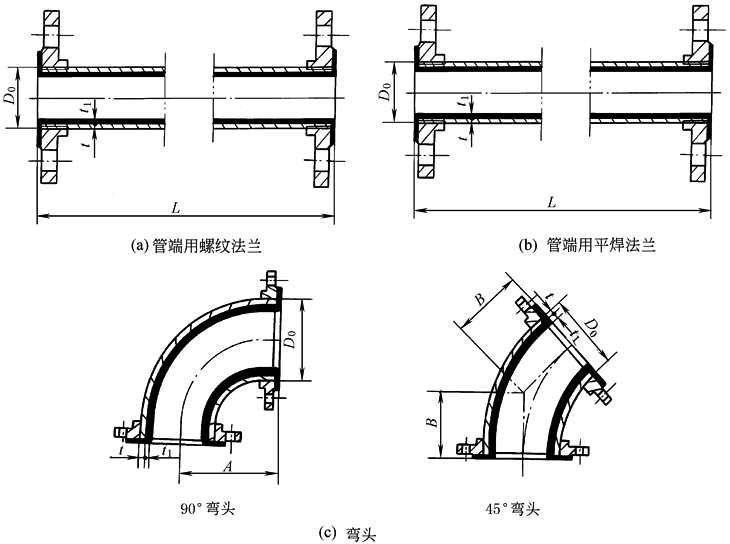

图(a)

图(b)、图(c)

PP、PE、PVC

25

33.7

3.2

2.9

2

4000

88

50

1.涂塑钢管和管件的结构尺寸、压力等级和检验要求与衬塑钢管和管件相同

2.钢管采用HG 20533《化工配管用无缝及焊接钢管尺寸选用系列》中Ⅰ系列

3.衬塑铸钢管件详细规格见HG/T 20538—1992

4.衬塑钢制三通、异径管尺寸与衬聚四氟乙烯三通、异径管相同，详见表衬聚四氟乙烯三通和异径管，但两端法兰连接都是平焊法兰，超过表中所列的大规格尺寸见HG/T 20538—1992

32

42.4

3.6

2.9

2

4000

98

55

40

48.3

3.6

2.9

2

4000

107

60

50

60.3

4

3.2

2.5

4000

126

65

65

76.1

5

4.5

2.5

4000

145

76

80

88.9

5.6

4.5

3

6000

164

80

100

114.3

5.9

5

3

6000

202

105

125

139.7

6.3

5

3.5

6000

250

114

150

168.3

7.1

5.6

3.5

6000

289

130

200

219.1

7.1

6.3

4.5

6000

375

155

250

273.0

6.3

4.5

6000

451

188

300

323.9

6.3

5

6000

537

223

350

355.6

6.3

5

6000

613

255

400

406.4

6.3

5

6000

700

291
