计算选型
|
密封圈的特征画法和规定画法(GB/T 4459.6—1996) |
||||||||
|
特 征 画 法 |
应 用 |
规 定 画 法 |
||||||
|
常 用 旋 转 轴 唇 形 密 封 圈 |
特征画法是在剖视图中，如需要比较形象地表示出密封圈的密封结构特征时，可采用在矩形线框的中间画出密封要素符号的一种表示方法 与通用画法相同，特征画法应绘制在轴的两侧 |
必要时可在产品图样、产品样本、用户手册中采用规定画法绘制密封圈，这种画法可绘制在轴的两侧；也可绘制在轴的一侧，另一侧按通用画法绘制 |
||||||
|
|

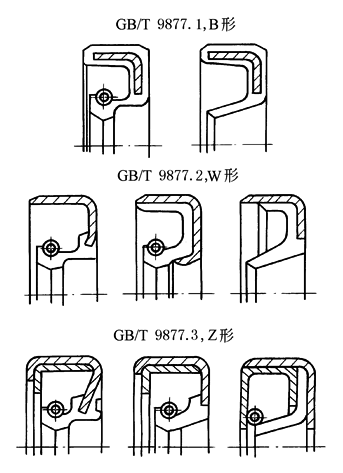

主要用于旋转轴唇形密封圈。也可用于往复运动活塞杆唇形密封圈及结构类似的防尘圈 (单唇形单向轴用) |
|
||||||
|
|
主要用于旋转轴唇形密封圈。也可用于往复运动活塞杆唇形密封圈及结构类似的防尘圈 (单唇形单向孔用) |
|
||||||
|
|

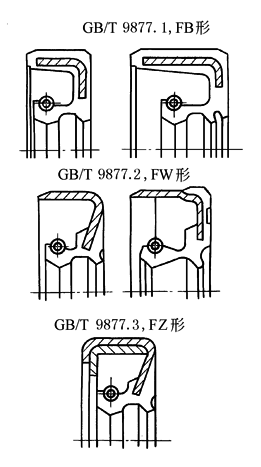

主要用于有副唇的旋转轴唇形密封圈。也可用于结构类似的往复运动活塞杆唇形密封圈 (双唇形单向轴用) |
|
||||||
|
|
主要用于有副唇的旋转轴唇形密封圈。也可用于结构类似的往复运动活塞杆唇形密封圈 (双唇形单向孔用) |
|
||||||
|
|
主要用于双向密封旋转轴唇形密封圈。也可用于结构类似的往复运动活塞杆唇形密封圈 (双唇形双向轴用) |
|
||||||
|
|
主要用于双向密封旋转轴唇形密封圈。也可用于结构类似的往复运动活塞杆唇形密封圈 (双唇形双向孔用) |
|
||||||
|
常 用 往 复 运 动 橡 胶 密 封 圈 |
|
用于Y形、U形及蕾形橡胶密封圈 |
|
|||||
|
|
用于V形橡胶密封圈 V形密封圈由一个压环、数个重叠的密封环和一个支承环组成，不能单环使用，其他几种密封圈均可单独使用 |
|
||||||
|
|
用于J形橡胶密封圈 |
|
||||||
|
|

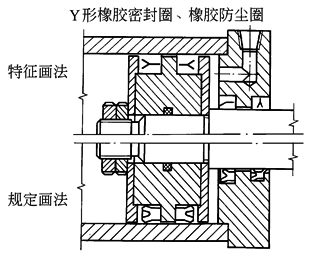

用于高低唇Y形橡胶密封圈(孔用)和橡胶防尘密封圈 |
|
||||||
|
用于起端面密封和防尘功能的VD形橡胶密封圈 |
|
|||||||
|
|
用于高低唇Y形橡胶密封圈(轴用)和橡胶防尘密封圈 |
|
||||||
|
|
用于有双向唇的橡胶防尘密封圈。也可用于结构类似的防尘密封圈 (双唇形双向轴用) |
|
||||||
|
|
用于有双向唇的橡胶防尘密封圈。也可用于结构类似的防尘密封圈 (双唇形双向孔用) |
|
||||||
|
|
用于鼓形橡胶密封圈和山形橡胶密封圈 |
|
||||||
|
常 用 迷 宫 式 密 封 圈 |
|
非接触密封的迷宫式密封 |
|
|||||
|
应用 实 例 |
|
|
|
|||||
|
|
|
|
||||||
