螺纹的表示方法

螺

纹

零

件

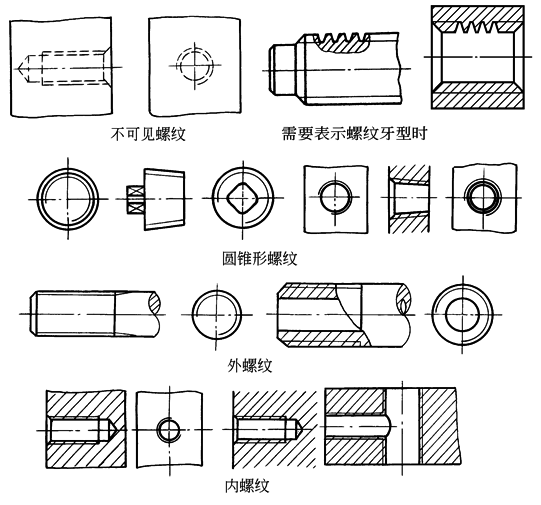

螺纹的牙顶圆的投影用粗实线表示，牙底圆的投影用细实线表示，螺杆或螺孔的倒角或倒圆部分也应画出。在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺杆或螺孔上的倒角投影省略不画。有效螺纹的终止界线(简称螺纹终止线)用粗实线表示。螺尾部分一般不必画出，当需要表示螺纹收尾时，螺尾部分的牙底用与轴线成30°的细实线绘制。不可见螺纹的所有图线用虚线绘制。无论是外螺纹或内螺纹，在剖视图或断面图中剖面线都必须画到粗实线，绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出

螺

纹

连

接

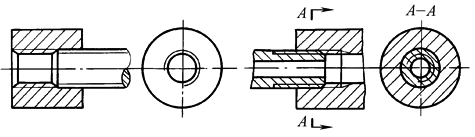

以剖视图表示内、外螺纹的连接时，其旋合部分应按外螺纹的画法绘制，其余部分仍按各自的画法表示

螺

纹

紧

固

件

装

配

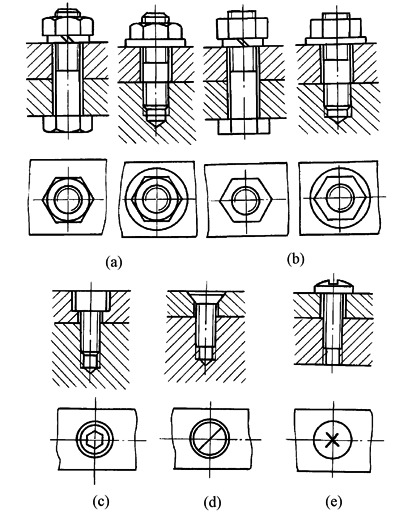

在装配图中，当剖切平面通过螺杆的轴线时，对于螺柱、螺栓、螺母及垫圈等均按未剖切绘制(图a)，螺栓、螺钉头部及螺母也可采用简化画法(图b)。内六角螺钉可按图c绘制，螺钉头部的一字槽、十字槽可按(图d、e)绘制。在装配图中，对于不穿通的螺纹孔，可以不画出钻孔深度，仅按有效螺纹部分的深度(不包括螺尾)画出(图b、c、d)
