圆柱面过盈联接的合理结构

过盈联接的结合面沿轴向压力分布不均匀(如左图)，为了改善压力不均，以减少应力的集中，结构上可采取下列措施：

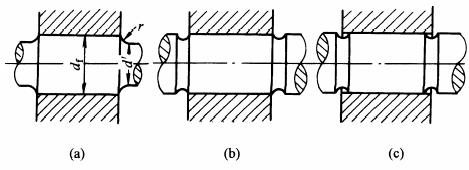

(1)使非配合部分的直径小于配合直径(图a)，并以较大圆弧过渡，配合直径d_f与非配合直径d' 之比通常取圆弧半径可取r≥(0.1～0.2)d_f ；

(2)在被包容件上加工出卸载槽(图b、c)，必要时卸载槽应经滚压处理，以提高疲劳强度；

(3)包容件的端面加工出卸载槽(图d)或减小包容件端部的厚度(图e)，前一种措施结构简单，应用较广。

为了便于装配，对结构的要求：

(1)包容件的孔端和被包容件的进入端应有倒角，通常取倒角α为5°或10°，倒角尺寸可按表过盈联接零件孔端和进入端倒角尺寸选定；

(2)当轴承受较大的变载荷时，包容件的孔端应倒圆角，以提高轴的疲劳强度；

(3)结合长度一般不宜超过结合直径d_f的1.6倍，如结合长度过长，结合直径宜制成阶梯形，以改善装配工艺；

(4)轴与盲孔的过盈配合，应有排气孔；

(5)结合面的粗糙度一般不宜大于R_a6.3μm；

(6)结合材料相同时，为避免压入时发生粘着现象，包容面与被包容面应有不同的硬度。有关其他装配要求请查阅GB/T 5371—1985附录D。
