螺钉锁紧挡圈（GB884-86）

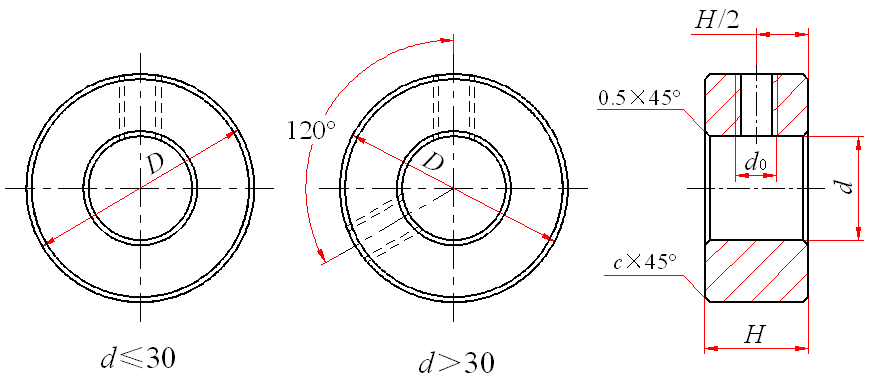

螺钉锁紧挡圈(GB/T 884—1986)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：公称直径d＝20mm、材料为Q235、不经表面处理的螺钉锁紧挡圈的标记：挡圈 GB/T 884 20
公称直径d		H		D	d₀	c	螺钉 GB71 (推荐)
基本尺寸	极限偏差	基本尺寸	极限偏差	D	d₀	c	螺钉 GB71 (推荐)
8	＋0.036 0	10	0 －0.36	20	M5	0.5	M5×8
(9)	＋0.036 0	10	0 －0.36	22	M5	0.5	M5×8
10	＋0.036 0	10	0 －0.36	22	M5	0.5	M5×8
12	＋0.043 0	10	0 －0.36	25	M5	0.5	M5×8
(13)	＋0.043 0	10	0 －0.36	25	M5	0.5	M5×8
14	＋0.043 0	12	0 －0.43	28	M6	1	M6×10
(15)	＋0.043 0	12	0 －0.43	30	M6	1	M6×10
16	＋0.043 0	12	0 －0.43	30	M6	1	M6×10
(17)	＋0.043 0	12	0 －0.43	32	M6	1	M6×10
18	＋0.043 0	12	0 －0.43	32	M6	1	M6×10
(19)	＋0.052 0	12	0 －0.43	35	M6	1	M6×10
20	＋0.052 0	12	0 －0.43	35	M6	1	M6×10
22	＋0.052 0	12	0 －0.43	38	M6	1	M6×10
25	＋0.052 0	14	0 －0.43	42	M8	1	M8×12
28	＋0.052 0	14	0 －0.43	45	M8	1	M8×12
30	＋0.052 0	14	0 －0.43	48	M8	1	M8×12
32	＋0.062 0	14	0 －0.43	52	M8	1	M8×12
35	＋0.062 0	16	0 －0.43	56	M10	1	M10×16
40	＋0.062 0	16	0 －0.43	62	M10	1	M10×16
45	＋0.062 0	18	0 －0.43	70	M10	1	M10×16
50	＋0.062 0	18	0 －0.43	80	M10	1	M10×20
55	＋0.074 0	18	0 －0.43	85	M10	1	M10×20
60	＋0.074 0	20	0 －0.52	90	M10	1	M10×20
65	＋0.074 0	20	0 －0.52	95	M10	1	M10×20
70	＋0.074 0	20	0 －0.52	100	M10	1	M10×20
75	＋0.074 0	22	0 －0.52	110	M12	1	M12×25
80	＋0.074 0	22	0 －0.52	115	M12	1	M12×25
85	＋0.087 0	22	0 －0.52	120	M12	1	M12×25
90	＋0.087 0	22	0 －0.52	125	M12	1	M12×25
95	＋0.087 0	25	0 －0.52	130	M12	1.5	M12×25
100	＋0.087 0	25	0 －0.52	135	M12	1.5	M12×25
105	＋0.087 0	25	0 －0.52	140	M12	1.5	M12×25
110	＋0.087 0	30	0 －0.52	150	M12	1.5	M12×25
115	＋0.087 0	30	0 －0.52	155	M12	1.5	M12×25
120	＋0.087 0	30	0 －0.52	160	M12	1.5	M12×25
(125)	＋0.1 0	30	0 －0.52	165	M12	1.5	M12×25
130	＋0.1 0	30	0 －0.52	170	M12	1.5	M12×25
(135)	＋0.1 0	30	0 －0.52	175	M12	1.5	M12×25
140	＋0.1 0	30	0 －0.52	180	M12	1.5	M12×25
(145)	＋0.1 0	30	0 －0.52	190	M12	1.5	M12×30
150	＋0.1 0	30	0 －0.52	200	M12	1.5	M12×30
160	＋0.1 0	30	0 －0.52	210	M12	1.5	M12×30
170	＋0.1 0	30	0 －0.52	220	M12	1.5	M12×30
180	＋0.1 0	30	0 －0.52	230	M12	1.5	M12×30
190	＋0.115 0	30	0 －0.52	240	M12	1.5	M12×30
200	＋0.115 0	30	0 －0.52	250	M12	1.5	M12×30
注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg
公称直径/mm	8	9		10		12		13		14		15		16		17		18
每1000件钢制品的质量 ≈	19.85	23.89		22.79		28.67		27.20		42.00		48.31		46.12		52.72		50.23
公称直径/mm	19		20		22		25		28		30		32		35		40
每1000件钢制品的质量 ≈	62.11		59.33		69.17		95.00		103.7		117.6		137.8		176.8		209.0
公称直径/mm	45		50		55		60		65		70		75		80		85
每1000件钢制品的质量 ≈	304.6		415.1		448.2		536.4		573.1		609.9		847.4		894.5		941.7
公称直径/mm	90		95		100		105		110		115		120		125		130
每1000件钢制品的质量 ≈	988.9		1181		1234		1288		1882		1956		2030		2103		2177
公称直径/mm	135		140		145		150		160		170		180		190		200
每1000件钢制品的质量 ≈	2250		2324		2738		3180		3364		3548		3731		3915		4099
