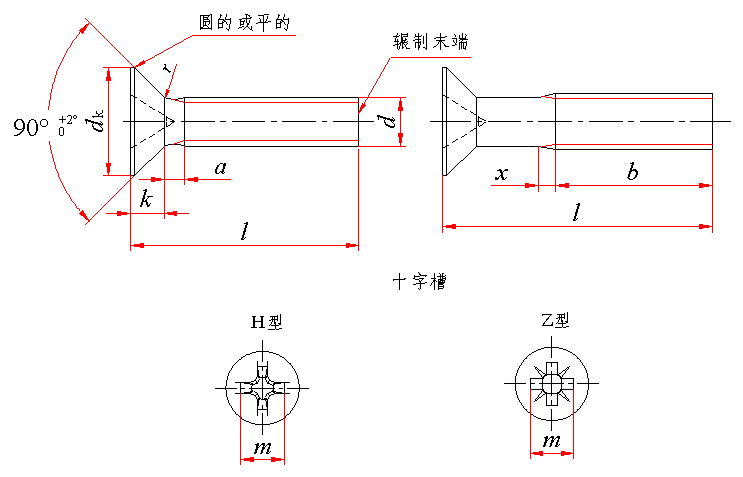

十字槽沉头螺钉 第1部分：钢4.8级(GB/T 819.1—2016)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、H型十字槽、不经表面处理的A级十字槽沉头螺钉的标记:

螺钉  GB/T 819.1  M5×20

螺纹

规格

d

螺矩

P

a

b

d_k

k

r

x

十 字 槽(系列1，深的)

l

的范围

全螺纹

长度l

max

min

理论值

实际值

公称＝max

max

max

槽号

No.

H型

Z型

max

公称＝max

min

m

参考

插入深度

m

参考

插入深度

max

min

max

min

M1.6

0.35

0.7

25

3.6

3.0

2.7

1

0.4

0.9

0

1.6

0.9

0.6

1.6

0.95

0.70

3～16

3～30

M2

0.4

0.8

25

4.4

3.8

3.5

1.2

0.5

1

0

1.9

1.2

0.9

1.9

1.20

0.95

3～20

3～30

M2.5

0.45

0.9

25

5.5

4.7

4.4

1.5

0.6

1.1

1

2.9

1.8

1.4

2.8

1.73

1.48

3～25

3～30

M3

0.5

1

25

6.3

5.5

5.2

1.65

0.8

1.25

1

3.2

2.1

1.7

3

2.01

1.76

4～30

4～30

(M3.5)

0.6

1.2

38

8.2

7.30

6.94

2.35

0.9

1.5

2

4.4

2.4

1.9

4.1

2.20

1.75

5～35

5～45

M4

0.7

1.4

38

9.4

8.40

8.04

2.7

1

1.75

2

4.6

2.6

2.1

4.4

2.51

2.06

5～40

5～45

M5

0.8

1.6

38

10.4

9.30

8.94

2.7

1.3

2

2

5.2

3.2

2.7

4.9

3.05

2.60

6～50

6～45

M6

1

2

38

12.6

11.30

10.87

3.3

1.5

2.5

3

6.8

3.5

3.0

6.6

3.45

3.00

8～60

8～45

M8

1.25

2.5

38

17.3

15.80

15.37

4.65

2

3.2

4

8.9

4.6

4.0

8.8

4.60

4.15

10～60

10～45

M10

1.5

3

38

20

18.30

17.78

5

2.5

3.8

4

10

5.7

5.1

9.8

5.64

5.19

12～60

12～45

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

钢

6g

4.8

A

不经处理

公称长度l的商品规格系列：                                                                                                  　　  　mm

公称

3

4

5

6

8

10

12

(14)

16

20

25

30

35

40

45

50

(55)

60

min

2.8

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

24.58

29.58

34.5

39.5

44.5

49.5

54.05

59.05

max

3.2

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

25.42

30.42

35.5

40.5

45.5

50.5

55.95

60.95

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M3.5

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量 ≈

3

0.058

0.101

0.176

4

0.069

0.119

0.206

0.291

5

0.081

0.137

0.236

0.335

0.573

0.825

6

0.093

0.152

0.266

0.379

0.633

0.903

1.24

8

0.116

0.193

0.326

0.467

0.753

1.06

1.48

2.38

10

0.139

0.231

0.386

0.555

0.873

1.22

1.72

2.73

5.68

12

0.162

0.268

0.446

0.643

0.993

1.37

1.96

3.08

6.32

9.54

14

0.185

0.306

0.507

0.731

1.11

1.53

2.20

3.43

6.96

10.6

16

0.208

0.343

0.567

0.820

1.23

1.68

2.44

3.78

7.60

11.6

20

0.417

0.687

0.996

1.47

2.00

2.92

4.48

8.88

13.6

25

0.838

1.22

1.77

2.39

3.52

5.36

10.5

16.1

30

1.44

2.07

2.78

4.12

6.23

12.1

18.7

35

2.37

3.17

4.72

7.11

13.7

21.2

40

3.56

5.32

7.98

15.3

23.7

45

5.92

8.86

16.9

26.2

50

6.52

9.73

18.5

28.8

55

10.6

20.1

31.3

60

11.5

21.7

33.8
