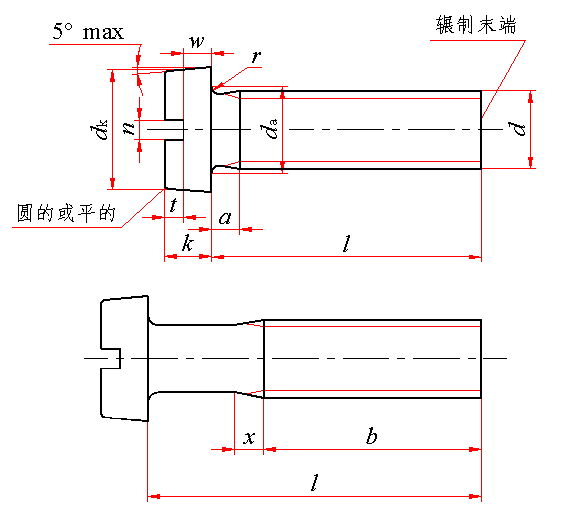

开槽圆柱头螺钉(GB/T 65—2016)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

标记示例：

螺纹规格d＝M5、公称长度l＝20mm、性能等级为4.8级、不经表面处理的A级开槽圆柱头螺钉的标记：

螺钉  GB/T 65  M5×20

螺纹

规格

d

螺距

P

a

b

d_k

d_a

k

n

r

min

t

min

w

min

x

max

l的

范围

全螺纹

长度l

max

min

公称

＝

max

min

max

公称

＝

max

min

公称

max

min

M1.6

0.35

0.7

25

3.00

2.86

2

1.10

0.96

0.4

0.60

0.46

0.1

0.45

0.4

0.9

2～16

2～30

M2

0.4

0.8

25

3.80

3.62

2.6

1.40

1.26

0.5

0.70

0.56

0.1

0.6

0.5

1

3～20

3～30

M2.5

0.45

0.9

25

4.50

4.32

3.1

1.80

1.66

0.6

0.80

0.66

0.1

0.7

0.7

1.1

3～25

3～30

M3

0.5

1

25

5.50

5.32

3.6

2.00

1.86

0.8

1.00

0.86

0.1

0.85

0.75

1.25

4～30

4～30

(M3.5)

0.6

1.2

38

6.00

5.82

4.1

2.40

2.26

1

1.20

1.06

0.1

1

1

1.5

5～35

5～40

M4

0.7

1.4

38

7.00

6.78

4.7

2.60

2.46

1.2

1.51

1.26

0.2

1.1

1.1

1.75

5～40

5～40

M5

0.8

1.6

38

8.50

8.28

5.7

3.30

3.12

1.2

1.51

1.26

0.2

1.3

1.3

2

6～50

6～40

M6

1

2

38

10.00

9.78

6.8

3.9

3.6

1.6

1.91

1.66

0.25

1.6

1.6

2.5

8～60

8～40

M8

1.25

2.5

38

13.00

12.73

9.2

5.0

4.7

2

2.31

2.06

0.4

2

2

3.2

10～80

10～40

M10

1.5

3

38

16.00

15.73

11.2

6.0

5.7

2.5

2.81

2.56

0.4

2.4

2.4

3.8

12～80

12～40

技术条件

材料

螺纹公差

机械性能等级

产品公差等级

表面处理

钢

6g

4.8、5.8

A

不经处理

不锈钢

A2-50、A2-70

简单处理

有色金属

CU2、CU3、AL4

简单处理

公称长度l的商品规格系列：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公称

2

3

4

5

6

8

10

12

(14)

16

20

25

min

1.8

2.8

3.76

4.76

5.76

7.71

9.71

11.65

13.65

15.65

19.58

24.58

max

2.2

3.2

4.24

5.24

6.24

8.29

10.29

12.35

14.35

16.35

20.42

25.42

公称

30

35

40

45

50

(55)

60

(65)

70

(75)

80

min

29.58

34.5

39.5

44.5

49.5

54.05

59.05

64.05

69.05

74.05

79.05

max

30.42

35.5

40.5

45.5

50.5

55.95

60.95

65.95

70.95

75.95

80.95

注：尽可能不采用括号内的规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

螺纹规格

M1.6

M2

M2.5

M3

M3.5

M4

M5

M6

M8

M10

公称长度/mm

每1000件钢制品的质量≈

2

0.070

3

0.082

0.160

0.272

4

0.094

0.179

0.302

0.515

5

0.105

0.198

0.332

0.560

0.786

1.09

6

0.117

0.217

0.362

0.604

0.845

1.17

2.06

8

0.140

0.254

0.422

0.692

0.966

1.33

2.30

3.56

10

0.163

0.291

0.482

0.780

1.080

1.47

2.55

3.92

7.85

12

0.186

0.329

0.542

0.868

1.20

1.63

2.80

4.27

8.49

14.6

14

0.209

0.365

0.602

0.956

1.32

1.79

3.05

4.62

9.13

15.6

16

0.232

0.402

0.662

1.04

1.44

1.95

3.30

4.98

9.77

16.6

20

0.478

0.782

1.22

1.68

2.25

3.78

5.69

11.0

18.6

25

0.932

1.44

1.98

2.64

4.40

6.56

12.6

21.1

30

1.66

2.28

3.02

5.02

7.45

14.2

23.6

35

2.57

3.41

5.62

8.25

15.8

26.1

40

3.80

6.25

9.20

17.4

28.6

45

6.88

10.0

18.9

31.1

50

7.50

10.9

20.6

33.6

55

11.8

22.1

36.1

60

12.7

23.7

38.6

65

25.2

41.1

70

26.8

43.6

75

28.3

46.1

80

29.8

48.6
