适用于圆柱孔的调心轴承的异径孔型滚动轴承座 (GB/T 7813—2008)

适用于圆柱孔的调心轴承的异径孔型滚动轴承座 (GB/T 7813—2018)

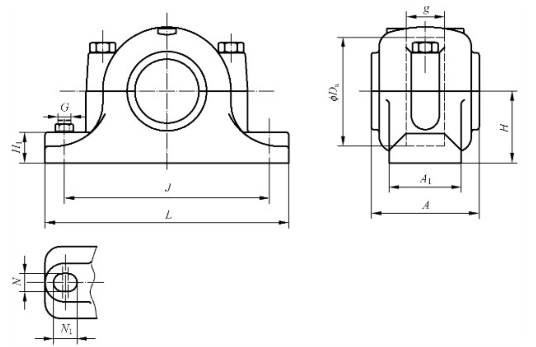

双螺柱轴承（SN型） SNK 2系列和SNK 3系列注：异径孔型为轴承座两端孔径不同。 mm
外形尺寸														轴承座型号	适用轴承
d	D_a	g	A max	A₁	H	H₁ max	L max	J	G	N	N₁ min	d₁	d₂^①	轴承座型号	调心球轴承		调心滚子轴承
25	52	25	72	46	40	22	170	130	M12	15	15	30	20	SNK 205	1205	2205	22205 C	—
25	62	34	82	52	50	22	185	150	M12	15	20	30	20	SNK 305	1305	2305	—
30	62	30	82	52	50	22	190	150	M12	15	15	35	25	SNK 206	1206	2206	22206 C	—
30	72	37	85	52	50	22	185	150	M12	15	20	35	25	SNK 306	1306	2306	—
35	72	33	85	52	50	22	190	150	M12	15	15	45	30	SNK 207	1207	2207	22207 C	—
35	80	41	92	60	60	25	205	170	M12	15	20	45	30	SNK 307	1307	2307	—
40	80	33	92	60	60	25	210	170	M12	15	15	50	35	SNK 208	1208	2208	22208 C	—
40	90	43	100	60	60	25	205	170	M12	15	20	50	35	SNK 308	1308	2308	22308 C	21308 C
45	85	31	92	60	60	25	210	170	M12	15	15	55	40	SNK 209	1209	2209	22209 C	—
45	100	46	105	70	70	28	255	210	M16	18	23	55	40	SNK 309	1309	2309	22309 C	21309 C
50	90	33	100	60	60	25	210	170	M12	15	15	60	45	SNK 210	1210	2210	22210 C	—
50	110	50	115	70	70	30	255	210	M16	18	23	60	45	SNK 310	1310	2310	22310 C	21310 C
55	100	33	105	70	70	28	270	210	M16	18	18	65	50	SNK 211	1211	2211	22211 C	—
55	120	53	120	80	80	30	275	230	M16	18	23	65	50	SNK 311	1311	2311	22311 C	21311 C
60	110	38	115	70	70	30	270	210	M16	18	18	70	55	SNK 212	1212	2212	22212 C	—
60	130	56	125	80	80	30	280	230	M16	18	23	70	55	SNK 312	1312	2312	22312 C	21312 C
65	120	43	120	80	80	30	290	230	M16	18	18	75	60	SNK 213	1213	2213	22213 C	—
65	140	58	135	90	95	32	315	260	M20	22	27	75	60	SNK 313	1313	2313	22313 C	21313 C
70	125	44	120	80	80	30	290	230	M16	18	18	80	65	SNK 214	1214	2214	22214 C	—
70	150	61	140	90	95	32	320	260	M20	22	27	80	65	SNK 314	1314	2314	22314 C	21314 C
75	130	41	125	80	80	30	290	230	M16	18	18	85	70	SNK 215	1215	2215	22215 C	—
75	160	65	145	100	100	35	345	290	M20	22	27	85	70	SNK 315	1315	2315	22315 C	21315 C
80	140	43	135	90	95	32	330	260	M20	22	22	90	75	SNK 216	1216	2216	22216 C	—
80	170	68	150	100	112	35	345	290	M20	22	27	90	75	SNK 316	1316	2316	22316 C	21316 C
85	150	46	140	90	95	32	330	260	M20	22	22	95	80	SNK 217	1217	2217	22217 C	—
85	180	70	165	110	112	40	380	320	M24	26	32	95	80	SNK 317	1317	2317	22317 C	21317 C
90	160	62.4	145	100	100	35	360	290	M20	22	22	100	85	SNK 218	1218	2218	22218 C	—
100	180	70.3	165	110	112	40	400	320	M24	26	26	115	95	SNK 220	1220	2220	22220 C	23220 C
110	200	80	177	120	125	45	420	350	M24	26	26	125	105	SNK 222	1222	2222	22222 C	23222 C
120	215	86	187	120	140	45	420	350	M24	26	26	135	115	SNK 224	—		22224 C	23224 C
130	230	90	192	130	150	50	450	380	M24	26	26	145	125	SNK 226	—		22226 C	23226 C
140	250	98	207	150	150	50	510	420	M30	35	35	155	135	SNK 228	—		22228 C	23228 C
150	270	106	224	160	160	60	540	450	M30	35	35	165	145	SNK 230	—		22230 C	23230 C
160	290	114	237	160	170	60	560	470	M30	35	35	175	150	SNK 232	—		22232 C	23232 C
注：SNK 224~SNK 232 应装有吊环螺钉。 ① 该尺寸适用于SNK型轴承座。
