适用于圆锥孔带紧定套的调心轴承的等径孔型滚动轴承座(GB/T 7813—2008)

适用于圆锥孔带紧定套的调心轴承的等径孔型滚动轴承座(GB/T 7813—2018)

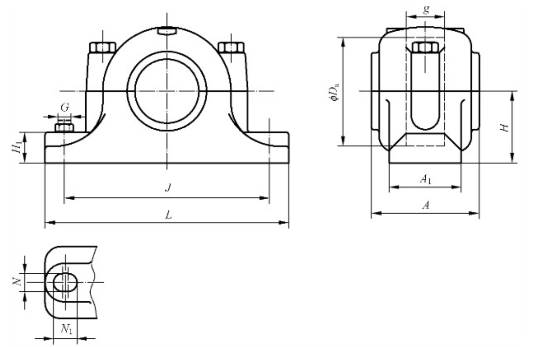

双螺柱轴承（SN型） SN 5系列和SN 6系列注：等径孔型为轴承座两端孔径相同。 mm
外形尺寸													轴承座型号	适用轴承及附件
d₁	d	D_a	g	A max	A₁	H	H₁ max	L max	J	G	N	N₁ min	轴承座型号	调心球轴承	调心滚子轴承	紧定套
20	25	52	25	72	46	40	22	170	130	M12	15	15	SN 505	1205 K 2205 K	— —	H 205 H 305
20	25	62	34	82	52	50	22	190	150	M12	15	15	SN 605	1305 K 2305 K	— —	H 305 H 2305
25	30	62	30	82	52	50	22	190	150	M12	15	15	SN 506	1206 K 2206 K	— —	H 206 H 306
25	30	72	37	85	52	50	22	190	150	M12	15	15	SN 606	1306 K 2306 K	— —	H 306 H 2306
30	35	72	33	85	52	50	22	190	150	M12	15	15	SN 507	1207 K 2207 K	— —	H 207 H 307
30	35	80	41	92	60	60	25	210	170	M12	15	15	SN 607	1307 K 2307 K	— —	H 307 H 2307
35	40	80	33	92	60	60	25	210	170	M12	15	15	SN 508	1208 K 2208 K	— 22208 K	H 208 H 308
35	40	90	43	100	60	60	25	210	170	M12	15	15	SN 608	1308 K 2308 K	— 22308 K	H 308 H 2308
40	45	85	31	92	60	60	25	210	170	M12	15	15	SN 509	1209 K 2209 K	— 22209 K	H 209 H 309
40	45	100	46	105	70	70	28	270	210	M16	18	18	SN 609	1309 K 2309 K	— 22309 K	H 309 H 2309
45	50	90	33	100	60	60	25	210	170	M12	15	15	SN 510	1210 K 2210 K	— 22210 K	H 210 H 310
45	50	110	50	115	70	70	30	270	210	M16	18	18	SN 610	1310 K 2310 K	— 22310 CK	H 310 H 2310
50	55	100	33	105	70	70	28	270	210	M16	18	18	SN 511	1211 K 2211 K	— 22211 CK	H 211 H 311
50	55	120	53	120	80	80	30	290	230	M16	18	18	SN 611	1311 K 2311 K	— 22311 K	H 311 H 2311
55	60	110	38	115	70	70	30	270	210	M16	18	18	SN 512	1212 K 2212 K	— 22212 CK	H 212 H 312
55	60	130	56	125	80	80	30	290	230	M16	18	18	SN 612	1312 K 2312 K	— 22312 CK	H 312 H 2312
60	65	120	43	120	80	80	30	290	230	M16	18	18	SN 513	1213 K 2213 K	— 22213 K	H 213 H 313
60	65	140	58	135	90	95	32	330	260	M20	22	22	SN 613	1313 K 2313 K	— 22313 K	H 313 H 2313
65	75	130	41	125	80	80	30	290	230	M16	18	18	SN 515	1215 K 2215 K	— 22215 K	H 215 H 315
65	75	160	65	145	100	100	35	360	290	M20	22	22	SN 615	1315 K 2315 K	— 22315K	H 315 H 2315
70	80	140	43	135	90	95	32	330	260	M20	22	22	SN 516	1216 K 2216 K	— 22216 K	H 216 H 316
70	80	170	68	150	100	112	35	360	290	M20	22	22	SN 616	1316 K 2316 K	— 22316 K	H 316 H 2316
75	85	150	46	140	90	95	32	330	260	M20	22	22	SN 517	1217 K 2217 K	— 22217 CK	H 217 H 317
75	85	180	70	165	110	112	40	400	320	M24	26	26	SN 617	1317 K 2317 K	— 22317 CK	H 317 H 2317
80	90	160	62.4	145	100	100	35	360	290	M20	22	22	SN 518	1218 K 2218 K —	— 22218 K 23218 K	H 218 H 318 H 2318
80	90	190	74	165	110	112	40	405	320	M24	26	26	SN 618	1318 K 2318 K	— 22318 K	H 318 H 2318
85	95	170	53	150	100	112	35	360	290	M24	22	22	SN 519	1219K 2219K 1319 K 2319 K	- 22219 K	H219 H319 H 319 H 2319
85	95	200	77	177	120	125	45	420	350	M24	26	26	SN 619	1219K 2219K 1319 K 2319 K	— 22319 K	H219 H319 H 319 H 2319
90	100	180	70.3	165	110	112	40	400	320	M24	26	26	SN 520	1220 K 2220 K —	— 22220 K 23220 K	H 220 H 320 H 2320
90	100	215	83	187	120	140	45	420	350	M24	26	26	SN 620	1320 K 2320 K	— 22320CK	H 320 H 2320
100	110	200	80	177	120	125	45	420	350	M24	26	26	SN 522	1222 K 2222 K —	— 22222 K 23222 K	H 222 H 322 H 2322
100	110	240	90	195	130	150	50	475	390	M24	28	28	SN 622	1322 K 2322 K	— 22322 K	H 322 H 2322
110	120	215	86	187	120	140	45	420	350	M24	26	26	SN 524	—	22224 K 23224 K	H 3124 H 2324
110	120	260	96	210	160	160	60	545	450	M30	35	35	SN 624	—	22324 K	H 2324
115	130	230	90	192	130	150	50	450	380	M24	28	28	SN 526	—	22226 K 23226 K	H 3126 H 2326
115	130	280	103	225	160	170	60	565	470	M30	35	35	SN 626	—	22326 K	H 2326
125	140	250	98	207	150	150	50	510	420	M30	35	35	SN 528	—	22228 K 23228 K	H 3128 H 2328
125	140	300	112	237	170	180	65	630	520	M30	35	35	SN 628	—	22328 K	H 2328
135	150	270	106	224	160	160	60	540	450	M30	35	35	SN 530	—	22230 K 23230 K	H 3130 H 2330
135	150	320	118	245	180	190	65	680	560	M30	35	35	SN 630	—	22330 K	H 2330
140	160	290	114	237	160	170	60	560	470	M30	35	35	SN 532	—	22232 K 23232 K	H 3132 H 2332
140	160	340	124	260	190	200	70	710	580	M36	42	42	SN 632	—	22332 K	H 2332
注：SN 524~SN 532、SN 624~SN 632应装有吊环螺钉。
