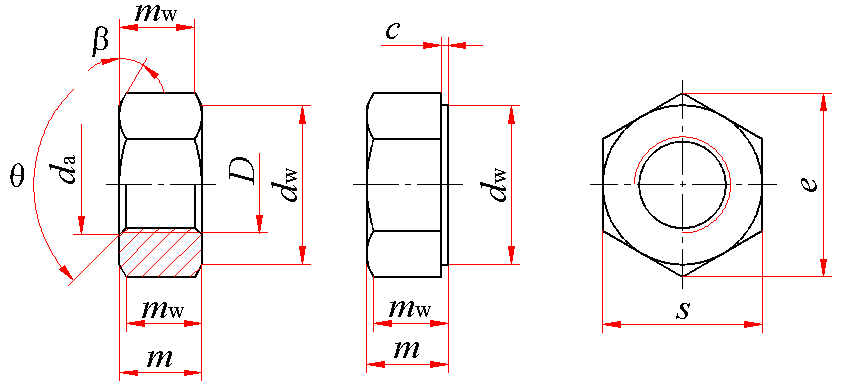

1型六角螺母(GB/T 6170—2015)                                                                                                          　　　　　　　　　　mm

1) β＝15°～30°；2) 垫圈面型，应在订单中注明；3) θ＝90°～120°。

A级用于D≤16mm；B级用于D＞16mm的螺母。

标记示例：

螺纹规格D＝M12、性能等级为8级、不经表面处理、产品等级为A级的1型六角螺母的标记：

螺母  GB/T 6170  M12

螺纹规格

D

螺距

P

c

d_a

d_w

min

e

min

m

m_w

min

s

max

min

max

min

max

min

公称＝max

min

M1.6

0.35

0.2

0.1

1.84

1.60

2.4

3.41

1.30

1.05

0.8

3.20

3.02

M2

0.4

0.2

0.1

2.3

2.0

3.1

4.32

1.60

1.35

1.1

4.00

3.82

M2.5

0.45

0.3

0.1

2.9

2.5

4.1

5.45

2.00

1.75

1.4

5.00

4.82

M3

0.5

0.40

0.15

3.45

3.00

4.6

6.01

2.40

2.15

1.7

5.50

5.32

(M3.5)

0.6

0.40

0.15

4.0

3.5

5

6.58

2.80

2.55

2

6.00

5.82

M4

0.7

0.40

0.15

4.6

4.0

5.9

7.66

3.2

2.9

2.3

7.00

6.78

M5

0.8

0.50

0.15

5.75

5.00

6.9

8.79

4.7

4.4

3.5

8.00

7.78

M6

1

0.50

0.15

6.75

6.00

8.9

11.05

5.2

4.9

3.9

10.00

9.78

M8

1.25

0.60

0.15

8.75

8.00

11.6

14.38

6.80

6.44

5.2

13.00

12.73

M10

1.5

0.60

0.15

10.8

10.0

14.6

17.77

8.40

8.04

6.4

16.00

15.73

M12

1.75

0.60

0.15

13

12

16.6

20.03

10.80

10.37

8.3

18.00

17.73

(M14)

2

0.60

0.15

15.1

14.0

19.6

23.36

12.8

12.1

9.7

21.00

20.67

M16

2

0.8

0.2

17.3

16.0

22.5

26.75

14.8

14.1

11.3

24.00

23.67

(M18)

2.5

0.8

0.2

19.5

18.0

24.9

29.56

15.8

15.1

12.1

27.00

26.16

M20

2.5

0.8

0.2

21.6

20.0

27.7

32.95

18.0

16.9

13.5

30.00

29.16

(M22)

2.5

0.8

0.2

23.7

22.0

31.4

37.29

19.4

18.1

14.5

34

33

M24

3

0.8

0.2

25.9

24.0

33.3

39.55

21.5

20.2

16.2

36

35

(M27)

3

0.8

0.2

29.1

27.0

38

45.2

23.8

22.5

18

41

40

M30

3.5

0.8

0.2

32.4

30.0

42.8

50.85

25.6

24.3

19.4

46

45

(M33)

3.5

0.8

0.2

35.6

33.0

46.6

55.37

28.7

27.4

21.9

50

49

M36

4

0.8

0.2

38.9

36.0

51.1

60.79

31.0

29.4

23.5

55.0

53.8

(M39)

4

1.0

0.3

42.1

39.0

55.9

66.44

33.4

31.8

25.4

60.0

58.8

M42

4.5

1.0

0.3

45.4

42.0

60

71.3

34.0

32.4

25.9

65.0

63.1

(M45)

4.5

1.0

0.3

48.6

45.0

64.7

76.95

36.0

34.4

27.5

70.0

68.1

M48

5

1.0

0.3

51.8

48.0

69.5

82.6

38.0

36.4

29.1

75.0

73.1

(M52)

5

1.0

0.3

56.2

52.0

74.2

88.25

42.0

40.4

32.3

80.0

78.1

M56

5.5

1.0

0.3

60.5

56.0

78.7

93.56

45.0

43.4

34.7

85.0

82.8

(M60)

5.5

1.0

0.3

64.8

60.0

83.4

99.21

48.0

46.4

37.1

90.0

87.8

M64

6

1.0

0.3

69.1

64.0

88.2

104.86

51.0

49.1

39.3

95.0

92.8

技术条件

材料

螺纹公差

机械性能等级

公差产品等级

表面处理

钢

6H

D＜M3：按协议

M3≤D≤M39：6、8、10

D＞M39：按协议

D≤16mm：A级

D＞16mm：B级

不经处理

不锈钢

D≤M24：A2-70、A4-70

M24＜D≤M39：A2-50、A4-50

D＞M39：按协议

简单处理

有色金属

CU2、CU3、AL4

简单处理

注：带括号的规格为非优选的螺纹规格。

质量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　kg

优选的螺纹规格

螺纹规格

M1.6

M2

M2.5

M3

M4

M5

M6

M8

M10

M12

每1000件钢制品的质量≈

0.05

0.10

0.21

0.30

0.64

1.19

2.19

4.74

8.91

13.67

螺纹规格

M16

M20

M24

M30

M36

M42

M48

M56

M64

每1000件钢制品的质量≈

32.66

58.37

100.5

205.2

351.7

534.8

816.8

1202

1659

非优选的螺纹规格

螺纹规格

M3.5

M14

M18

M22

M27

M33

M39

M45

M52

M60

每1000件钢制品的质量≈

0.41

21.63

42.31

82.00

147.3

268.8

455.9

663.1

1012

1418
