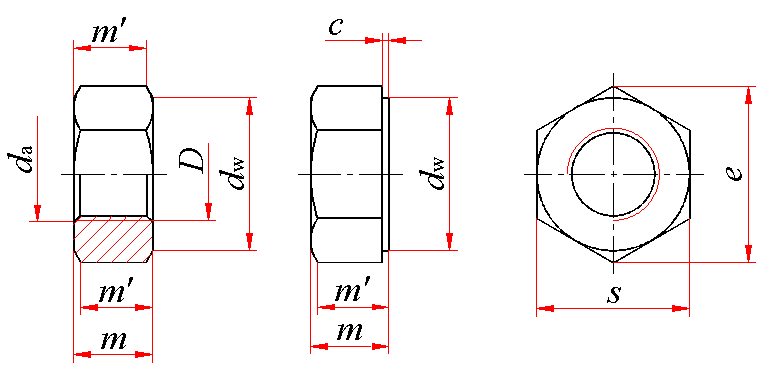

栓接结构用1型大六角螺母—B级—10级(GB/T 18230.4—2000) mm |
|||||||||||
|
|
|||||||||||
|
标记示例： 螺纹规格D＝M20、性能等级为10级、表面氧化、产品等级为B级的栓接结构用1型大六角螺母的标记： 螺母 GB/T 18230.4 M20 |
|||||||||||
|
螺纹规格D |
M12 |
M16 |
M20 |
(M22) |
M24 |
(M27) |
M30 |
M36 |
|||
|
P |
1.75 |
2 |
2.5 |
2.5 |
3 |
3 |
3 |
4 |
|||
|
da |
max |
13 |
17.3 |
21.6 |
23.8 |
25.9 |
29.1 |
32.4 |
38.9 |
||
|
min |
12 |
16 |
20 |
22 |
24 |
27 |
30 |
36 |
|||
|
dw |
max |
5) |
5) |
5) |
5) |
5) |
5) |
5) |
5) |
||
|
min |
19.2 |
24.9 |
31.4 |
33.3 |
38.0 |
42.8 |
46.5 |
55.9 |
|||
|
e |
min |
22.78 |
29.56 |
37.29 |
39.55 |
45.20 |
50.85 |
55.37 |
66.44 |
||
|
m |
max |
10.8 |
14.8 |
18 |
19.4 |
21.5 |
23.8 |
25.6 |
31 |
||
|
min |
10.37 |
14.1 |
16.9 |
18.1 |
20.2 |
22.5 |
24.3 |
29.4 |
|||
|
m' |
min |
8.3 |
11.28 |
13.52 |
14.48 |
16.16 |
18 |
19.44 |
23.52 |
||
|
c |
max |
0.6 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
||
|
min |
0.15 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
0.2 |
|||
|
s |
max |
21 |
27 |
34 |
36 |
41 |
46 |
50 |
60 |
||
|
min |
20.16 |
26.16 |
33 |
35 |
40 |
45 |
49 |
58.8 |
|||
|
t |
0.38 |
0.47 |
0.58 |
0.63 |
0.72 |
0.80 |
0.87 |
1.05 |
|||
|
注：5)dwmax＝s实际 |
|||||||||||
|
技术条件和引用标准 |
|||||||||||
|
材 料 |
钢 |
||||||||||
|
通用技术条件 |
GB/T 16938 |
||||||||||
|
螺 纹 |
公 差 |
6H或6AZ |
|||||||||
|
标 准 |
GB/T 196、GB/T 197 |
||||||||||
|
机械性能 |
级 别 |
10 |
|||||||||
|
标 准 |
GB/T 3098.2 |
||||||||||
|
公 差 |
产品等级 |
B |
|||||||||
|
标 准 |
氧化 |
||||||||||
|
表面处理 |
常 规 |
GB/T 3103.1 |
|||||||||
|
可选择的 |
镀锌钝化(GB/T 5267) 镀镉钝化(GB/T 5267) 热浸镀锌(GB/T 13912) 粉末渗锌(JB/T 5067) |
||||||||||
|
验收及包装 |
GB/T 90 |
||||||||||
|
推荐的配套螺栓 |
GB/T 18230.2 |
||||||||||
|
推荐的配套垫圈 |
GB/T 18230.5 |
||||||||||
|
保证载荷 |
|||||||||||
|
螺纹规格 D |
公称应力 As mm2 |
保证载荷(As×Sp) (6H 或 6AZ) N |
|||||||||
|
M12 M16 M20 (M22) M24 (M27) M30 M36 |
84.3 157 245 303 353 459 561 817 |
97800 182100 284200 351500 409500 532400 650800 947700 |
|||||||||
