向心滚针和保持架组件(JB/T 7918—1997)

向心滚针和保持架组件 (JB/T 7918—1997)

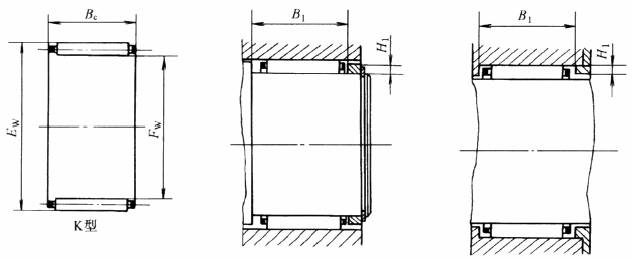

径向当量动载荷 P_r= F_r 径向当量静载荷 P_0r = F_r 符号含义与应用 K—滚针和保持架组件，即为无套圈的滚针轴承为最薄型的滚动轴承，能承受冲击载荷或交变载荷。不能承受轴向载荷，不能限制轴向位移，多用于变速箱、汽车、摩托车等
基本尺寸/mm			基本额定载荷/kN		极限转速/r·min^-1		重量/g	轴承代号	安装尺寸/mm
F_W	E_W	B_c	C_r	C_0r	脂	油	W ≈	K 型	B₁	H₁
50	55	13	16.8	36.5	5000	7000	—	K 50×55×13	13.12	1.7
	55	17	22.5	52.8	5000	7000	32	K 50×55×17	17.12	1.7
	55	20	26.2	65.0	5000	7000	39	K 50×55×20	20.14	1.7
	55	27	35.0	93.5	5000	7000	—	K 50×55×27	27.14	1.7
	57	16	23.8	44.5	5000	7000	50	K 50×57×16	16.12	2.3
	58	20	34.0	64.8	5000	7000	65	K 50×58×20	20.14	2.7
	58	25	42.8	88.8	5000	7000	—	K 50×58×25	25.14	2.7
	58	30	50.8	108	5000	7000	95	K 50×58×30	30.14	2.7

52	57	17	23.0	55.5	4800	6700	—	K 52×57×17	17.12	1.7
	57	20	27.2	68.5	4800	6700	—	K 52×57×20	20.14	1.7
	60	20	34.8	67.2	4800	6700	—	K 52×60×20	20.14	2.7
	60	30	52.0	112	4800	6700	—	K 52×60×30	30.14	2.7

55	61	20	31.2	73.5	4800	6700	—	K 55×61×20	20.14	2
	61	30	45.8	120	4800	6700	—	K 55×61×30	30.14	2
	62	40	62.5	160	4800	6700	—	K 55×62×40	40.17	2.3
	63	20	35.2	69.8	4800	6700	73	K 55×63×20	20.14	2.7
	63	25	44.2	93.8	4800	6700	90	K 55×63×25	25.14	2.7
	63	30	52.8	118	4800	6700	110	K 55×63×30	30.14	2.7

58	66	20	36.8	75.0	4500	6300	—	K 58×66×20	20.14	2.7
	66	30	55.0	125	4500	6300	—	K 58×66×30	30.14	2.7

60	66	20	33.2	88.0	4300	6000	—	K 60×66×20	20.14	2
	66	30	48.5	132	4300	6000	—	K 60×66×30	30.14	2
	68	20	37.5	77.5	4300	6000	—	K 60×68×20	20.14	2.7
	68	25	47.0	105	4300	6000	—	K 60×68×25	25.14	2.7
	68	30	56.0	130	4300	6000	136	K 60×68×30	30.14	2.7

63	71	20	38.0	80.2	4000	5600	80	K 63×71×20	20.14	2.7
	71	25	47.5	108	4000	5600	—	K 63×71×25	25.14	2.7
	71	30	56.8	135	4000	5600	—	K 63×71×30	30.14	2.7

65	73	20	38.5	82.8	4000	5600	—	K 65×73×20	20.14	2.7
	73	25	48.5	112	4000	5600	—	K 65×73×25	25.14	2.7
	73	30	57.8	140	4000	5600	126	K 65×73×30	30.14	2.7

68	74	20	35.2	92.5	3800	5300	65	K 68×74×20	20.14	2
	74	30	51.5	150	3800	5300	97	K 68×74×30	30.14	2
	76	20	39.8	88	3800	5300	—	K 68×76×20	20.14	2.7
	76	25	50.0	118	3800	5300	—	K 68×76×25	25.14	2.7
	76	30	59.8	148	3800	5300	—	K 68×76×30	30.14	2.7

70	76	20	35.8	94.2	3800	5300	70	K 70×76×20	20.14	2
	76	30	52.2	155	3800	5300	100	K 70×76×30	30.14	2
	78	20	40.5	90.5	3800	5300	—	K 70×78×20	20.14	2.7
	78	25	50.8	122	3800	5300	115	K 70×78×25	25.14	2.7
	78	30	60.5	152	3800	5300	136	K 70×78×30	30.14	2.7

72	78	20	36.5	98.8	3600	5000	90	K 72×78×20	20.14	2
	78	30	53.5	160	3600	5000	—	K 72×78×30	30.14	2
	80	20	41.0	93.2	3600	5000	94	K 72×80×20	20.14	2.7
	80	25	51.5	125	3600	5000	—	K 72×80×25	25.14	2.7
	80	30	61.5	155	3600	5000	—	K 72×80×30	30.14	2.7

75	81	20	37.5	102	3400	4800	75	K 75×81×20	20.14	2
	81	30	54.8	168	3400	4800	106	K 75×81×30	30.14	2
	83	20	72.5	98.2	3400	4800	100	K 75×83×20	20.14	2.7
	83	25	53.2	132	3400	4800	123	K 75×83×25	25.14	2.7
	83	30	63.5	165	3400	4800	147	K 75×83×30	30.14	2.7

80	86	20	38.5	108	3200	4500	76	K 80×86×20	20.14	2
	86	30	56.2	178	3200	4500	110	K 80×86×30	30.14	2
	88	25	54.5	138	3200	4500	130	K 80×88×25	25.14	2.7
	88	30	65	172	3200	4500	141	K 80×88×30	30.14	2.7
	88	35	75	210	3200	4500	—	K 80×88×35	35.17	2.7

85	92	20	40.5	105	3000	4300	96	K 85×92×20	20.14	2.3
	92	30	60.8	178	3000	4300	142	K 85×92×30	30.14	2.3
	93	20	45.0	112	3000	4300	130	K 85×93×20	20.14	2.7
	93	25	56.5	148	3000	4300	140	K 85×93×25	25.14	2.7
	93	30	67.5	185	3000	4300	160	K 85×93×30	30.14	2.7
	95	45	108	290	3000	4300	—	K 85×95×45	45.17	3.3

90	97	20	41.8	112	2800	4000	103	K 90×97×20	20.14	2.3
	97	30	62.8	190	2800	4000	151	K 90×97×30	30.14	2.3
	98	25	57.8	156	2800	4000	140	K 90×98×25	20.14	2.7
	98	30	69.0	195	2800	4000	172	K 90×98×30	25.14	2.7

95	102	20	43.2	120	2600	3800	110	K 95×102×20	20.14	2.3
	102	30	64.5	202	2600	3800	165	K 95×102×30	30.14	2.3
	103	30	71.5	208	2600	3800	165	K 95×103×30	30.14	2.7

100	107	20	44.5	125	2400	3600	95	K 100×107×20	20.14	2.3
	107	30	66.5	212	2400	3600	170	K 100×107×30	30.14	2.3
	108	30	72.8	218	2400	3600	190	K 100×108×30	30.14	2.7

105	112	20	45.2	132	2200	3400	115	K 105×112×20	20.14	2.3
	112	30	67.5	220	2200	3400	170	K 105×112×30	30.14	2.3
	115	30	81.8	218	2200	3400	205	K 105×115×30	30.14	3.3

110	117	25	58.2	185	2000	3200	150	K 110×117×25	25.14	2.3
	117	35	80.2	278	2000	3200	211	K 110×117×35	35.17	2.3
	120	30	85.0	228	2000	3200	—	K 110×120×30	30.14	3.3

115	122	25	59.8	195	2000	3200	—	K 115×122×25	25.14	2.3
	122	35	82.2	292	2000	3200	—	K 115×122×35	35.17	2.3
	125	35	99.5	290	2000	3200	—	K 115×125×35	35.17	3.3

120	127	25	61.2	202	1900	3000	168	K 120×127×25	25.14	2.3
	127	35	84.2	305	1900	3000	243	K 120×127×35	35.17	2.3

125	135	35	105	315	1900	3000	360	K 125×135×25	35.17	3.3

130	137	25	63.2	218	1800	2800	180	K 130×137×25	25.14	2.3
	137	35	87.2	328	1800	2800	250	K 130×137×35	35.17	2.3

145	153	30	88.5	315	1600	2400	262	K 145×153×30	30.14	2.7

155	163	30	91.5	338	1500	2200	304	K 155×163×30	30.14	2.7

165	173	35	108	432	1500	2200	322	K 165×173×35	35.17	2.7

175	183	35	112	460	1400	2000	390	K 175×183×35	35.17	2.7

185	195	40	145	548	1200	1800	590	K 185×195×40	40.17	3.3

195	205	40	150	585	1100	1700	650	K 195×205×40	40.17	3.3
注：F_W＞100mm的轴承为非标准轴承。
