向心滚针和保持架组件(JB/T 7918—1997)

向心滚针和保持架组件 (JB/T 7918—1997)

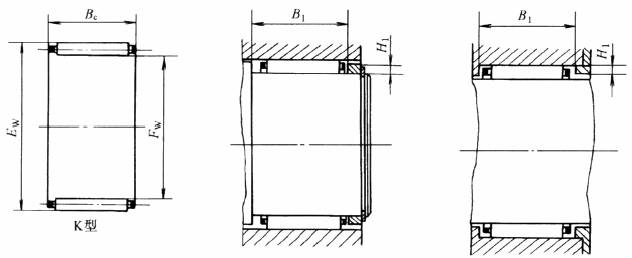

径向当量动载荷 P_r＝ F_r 径向当量静载荷 P_0r ＝ F_r 符号含义与应用 K—滚针和保持架组件，即为无套圈的滚针轴承为最薄型的滚动轴承，能承受冲击载荷或交变载荷。不能承受轴向载荷，不能限制轴向位移，多用于变速箱、汽车、摩托车等
基本尺寸/mm			基本额定载荷/kN		极限转速/r·min^-1		重量/g	轴承代号	安装尺寸/mm
F_W	E_W	B_c	C_r	C_0r	脂	油	W ≈	K 型	B₁	H₁
5	8	8	2.28	2.08	18000	28000	—	K 5×8×8	8.1	1
	8	10	2.98	2.88	18000	28000	0.1	K 5×8×10	10.1	1
	9	10	3.08	2.62	18000	28000	—	K 5×9×10	10.1	1.4

6	9	8	2.52	2.42	18000	28000	1.4	K 6×9×8	8.1	1
	9	10	3.28	3.38	18000	28000	—	K 6×9×10	10.1	1

7	10	8	2.75	2.78	18000	28000	—	K 7×10×8	8.1	1
	10	10	3.55	3.85	18000	28000	—	K 7×10×10	10.1	1

8	11	10	3.80	4.35	18000	28000	1.8	K 8×11×10	10.1	1
	11	13	5.00	6.18	18000	28000	—	K 8×11×13	13.12	1

9	12	10	4.02	4.82	17000	26000	—	K 9×12×10	10.1	1
	12	13	5.30	6.85	17000	26000	2.7	K 9×10×13	13.12	1

10	13	8	3.45	4.10	17000	26000	—	K 10×13×8	8.1	1
	13	10	4.48	5.70	17000	26000	2.3	K 10×13×10	10.1	1
	13	13	5.88	8.12	17000	26000	3.0	K 10×13×13	13.12	1
	14	10	5.05	5.58	17000	26000	3.4	K 10×14×10	10.1	1.4
	14	13	6.70	7.98	17000	26000	4.4	K 10×14×13	13.12	1.4
	14	17	8.72	11.2	17000	26000	—	K 10×14×17	17.12	1.4

12	15	8	3.75	4.78	16000	24000	—	K 12×15×8	8.1	1
	15	10	4.85	6.65	16000	24000	3.0	K 12×15×10	10.1	1
	15	13	6.40	9.48	16000	24000	3.6	K 12×15×13	13.12	1
	15	17	8.28	13.2	16000	24000	—	K 12×15×17	17.12	1
	16	10	5.68	6.78	16000	24000	—	K 12×16×10	10.1	1.4
	16	13	7.52	9.72	16000	24000	4.5	K 12×16×13	13.12	1.4
	16	17	9.82	13.5	16000	24000	—	K 12×16×17	17.12	1.4

14	18	10	6.25	7.98	15000	22000	4.6	K 14×18×10	10.1	1.4
	18	13	8.28	11.5	15000	22000	6.3	K 14×18×13	13.12	1.4
	18	17	10.8	16.0	15000	22000	8.1	K 14×18×17	17.12	1.4
	19	10	6.05	6.62	15000	22000	—	K 14×19×10	10.1	1.7
	19	13	8.35	9.98	15000	22000	—	K 14×19×13	13.12	1.7
	19	17	11.2	14.5	15000	22000	—	K 14×19×17	17.12	1.7
	20	12	8.72	9.45	15000	22000	8.6	K 14×20×12	12.1	2
	20	17	12.8	15.5	15000	22000	—	K 14×20×17	17.12	2

15	19	10	6.52	8.58	14000	20000	—	K 15×19×10	10.1	1.4
	19	13	8.62	12.2	14000	20000	—	K 15×19×13	13.12	1.4
	19	17	11.2	11.2	14000	20000	8.8	K 15×19×17	17.12	1.4
	20	10	6.40	7.22	14000	20000	—	K 15×20×10	10.1	1.7
	20	13	8.82	10.8	14000	20000	8.9	K 15×20×13	13.12	1.7
	20	17	11.8	15.8	14000	20000	—	K 15×20×17	17.12	1.7
	21	17	12.8	15.8	14000	20000	—	K 15×21×17	17.12	2

16	20	10	6.78	9.18	13000	19000	5.7	K 16×20×10	10.1	1.4
	20	13	8.98	13.2	13000	19000	7.1	K 16×20×13	13.12	1.4
	20	17	11.5	18.5	13000	19000	9.2	K 16×20×17	17.12	1.4
	22	12	9.25	10.5	13000	19000	—	K 16×22×12	12.1	2
	22	17	13.5	17.2	13000	19000	—	K 16×22×17	17.12	2
	22	20	16.0	21.2	13000	19000	—	K 16×22×20	20.14	2

17	21	10	7.02	9.78	12000	18000	5.8	K 17×21×10	10.1	1.4
	21	13	9.28	14.0	12000	18000	7.5	K 17×21×13	13.12	1.4
	21	17	12.0	19.8	12000	18000	9.5	K 17×21×17	17.12	1.4
	23	17	14.5	18.8	12000	18000	—	K 17×23×17	17.12	2
	23	20	16.8	23.2	12000	18000	—	K 17×23×20	20.14	2

18	22	10	7.25	10.2	11000	17000	6.1	K 18×22×10	10.1	1.4
	22	13	9.60	14.8	11000	17000	7.7	K 18×22×13	13.12	1.4
	22	17	12.5	21.0	11000	17000	11	K 18×22×17	17.12	1.4
	24	17	14.2	19.0	11000	17000	16	K 18×24×17	17.12	2
	24	20	16.8	23.5	11000	17000	19	K 18×24×20	20.14	2
	24	30	24.5	38.2	11000	17000	—	K 18×24×30	30.14	2

20	24	10	7.42	11.0	10000	16000	7.0	K 20×24×10	10.1	1.4
	24	13	9.82	15.8	10000	16000	8.5	K 20×24×13	13.12	1.4
	24	17	12.8	22.2	10000	16000	11	K 20×24×17	17.12	1.4
	26	17	15.8	22.2	10000	16000	18	K 20×26×17	17.12	2
	26	20	18.5	27.5	10000	16000	20	K 20×26×20	20.14	2

22	26	10	7.85	12.2	9500	15000	7.1	K 22×26×10	10.1	1.4
	26	13	10.5	17.5	9500	15000	9.4	K 22×26×13	13.12	1.4
	26	17	13.5	24.8	9500	15000	12	K 22×26×17	17.12	1.4
	28	17	16.5	24.0	9500	15000	20	K 22×28×17	17.12	2
	28	20	19.2	29.5	9500	15000	—	K 22×28×20	20.14	2

25	29	10	8.45	14.0	9000	14000	8.3	K 25×29×10	10.1	1.4
	29	13	11.2	20.2	9000	14000	10.5	K 25×29×13	13.12	1.4
	29	17	14.5	28.2	9000	14000	14	K 25×29×17	17.12	1.4
	31	17	17.8	27.5	9000	14000	22	K 25×31×17	17.12	2
	31	20	20.8	33.8	9000	14000	25	K 25×31×20	20.14	2
	32	16	16.0	21.8	9000	14000	25	K 25×32×16	16.12	2.3

28	33	13	12.5	20.8	8500	13000	15	K 28×33×13	13.12	1.7
	33	17	16.8	30.0	8500	13000	20	K 28×33×17	17.12	1.7
	33	27	26.2	53.2	8500	13000	32	K 28×33×27	27.14	1.7
	34	17	18.8	30.8	8500	13000	—	K 28×34×17	17.12	2
	35	20	22.2	34.2	8500	13000	35	K 28×35×20	20.14	2.3

30	35	13	12.8	21.5	8000	12000	16	K 30×35×13	13.12	1.7
	35	17	17.0	31.5	8000	12000	21	K 30×35×17	17.12	1.7
	35	27	26.8	55.8	8000	12000	33	K 30×35×27	27.14	1.7
	37	20	23.0	36.5	8000	12000	40	K 30×37×20	20.14	2.3
	38	20	25.8	38.8	8000	12000	—	K 30×38×20	20.14	2.7

32	37	13	13.5	23.5	7500	11000	18	K 32×37×13	13.12	1.7
	37	17	18.0	34.2	7500	11000	22	K 32×37×17	17.12	1.7
	37	27	28.0	60.8	7500	11000	37	K 32×37×27	27.14	1.7
	39	20	23.8	38.8	7500	11000	42	K 32×39×20	20.14	2.3
	39	30	35.5	65.2	7500	11000	—	K 32×39×30	30.14	2.3

35	40	13	14.0	25.5	7000	10000	19	K 35×40×13	13.12	1.7
	40	17	18.0	37.0	7000	10000	25	K 35×40×17	17.12	1.7
	40	27	29.2	65.8	7000	10000	39	K 35×40×27	27.14	1.7
	42	20	25.2	43.2	7000	10000	41	K 35×42×20	20.14	2.3
	42	30	37.8	72.5	7000	10000	62	K 35×42×30	30.14	2.3

38	43	13	14.5	27.5	6700	9500	—	K 38×43×13	13.12	1.7
	43	17	19.5	39.8	6700	9500	—	K 38×43×17	17.12	1.7
	43	27	30.2	71.0	6700	9500	—	K 38×43×27	27.14	1.7
	46	20	29.5	49.2	6700	9500	46	K 38×46×20	20.14	2.7
	46	30	44.0	82.5	6700	9500	—	K 38×46×30	30.14	2.7

40	45	13	15.0	29.5	6300	9000	22	K 40×45×13	13.12	1.7
	45	17	20.2	42.8	6300	9000	27	K 40×45×17	17.12	1.7
	45	27	31.5	75.8	6300	9000	44	K 40×45×27	27.14	1.7
	48	20	30.2	51.8	6300	9000	52	K 40×48×20	20.14	2.7
	48	25	38.0	69.2	6300	9000	—	K 40×48×25	25.14	2.7
	48	30	45.2	86.8	6300	9000	—	K 40×48×30	30.14	2.7

42	47	13	15.2	30.5	6000	8500	22	K 42×47×13	13.12	1.7
	47	17	20.5	44.2	6000	8500	28	K 42×47×17	17.12	1.7
	47	27	31.8	78.5	6000	8500	47	K 42×47×27	27.14	1.7
	50	20	31.0	54.2	6000	8500	54	K 42×50×20	20.14	2.7
	50	30	46.5	91.2	6000	8500	—	K 42×50×30	30.14	2.7

45	50	13	16.2	33.5	5600	8000	24	K 45×50×13	13.12	1.7
	50	17	21.5	48.5	5600	8000	31	K 45×50×17	17.12	1.7
	50	27	33.5	86.0	5600	8000	50	K 45×50×27	27.14	1.7
	53	20	31.8	57.0	5600	8000	62	K 45×53×20	20.14	2.7
	53	25	39.8	76.5	5600	8000	—	K 45×53×25	25.14	2.7
	53	30	47.5	95.8	5600	8000	82	K 45×53×30	30.14	2.7

48	53	13	16.5	35.5	5300	7500	—	K 48×53×13	13.12	1.7
	53	17	22.2	51.2	5300	7500	32	K 48×53×17	17.12	1.7
	53	27	34.5	91.0	5300	7500	—	K 48×53×27	27.14	1.7
	56	20	33.2	62.0	5300	7500	—	K 48×56×20	20.14	2.7
	56	30	49.8	105	5300	7500	—	K 48×56×30	30.14	2.7
注：F_W＞100mm的轴承为非标准轴承。
