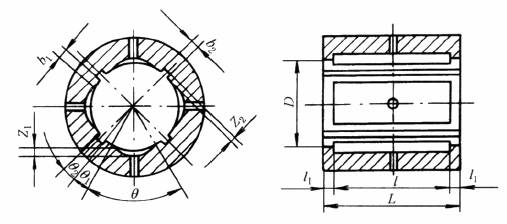

径向轴承的n、D、θ、θ₁、θ₂、Z₁、Z₂尺寸

回油形式

D

/cm

n

l₁/D

θ₂

/(°)

Z₁

/cm

Z₂

/cm

θ₃

/(°)

r₁

/cm

r₂

/cm

N₀

0.1

0.2

θ/(°)

θ₁/(°)

θ/(°)

θ₁/(°)

有周向回油

3~5

3

4

87

57

12

12

69

39

21

21

9

9

(30~60)h₀

0.06

6~12

4

6

60

30

12

12

42

12

21

21

6

6

14~20

4

6

63

33

12

12

45

15

21

21

3

3

0.12

无周向回油

3~20

3

4

6

96

66

36

24

24

24

78

48

18

42

42

42

无周向回油

有腔内孔式

3~20

3

4

6

96

66

36

24

24

24

78

48

18

42

42

42

0.2

0.2

0.2

0.4

0.4

0.4

2

2

2

注：1.本表θ₁、θ₂各为径向轴承周向封油边及回油槽的夹角。

2.若要得周向封油边宽b₁，则。

3.若要得回油槽宽度b₂，则。

4.无周向有腔内孔式回油形式中，若 N₀＝2为两排回油孔，则当n＝3，l₁/D＝0.2时，D 应为4~5cm；n＝4，l₁/D＝0.1时，D 应为4~20cm；l₁/D＝0.2时，D 应为6~20cm；n＝6，l₁/D＝0.1时，D 应为8~20cm；l₁/D＝0.2时，D 应为15~20cm。

5.θ₃ 为径向轴承腔内孔式回油孔中心至油腔中心线间的夹角。

6.r₁ 为径向轴承腔内孔式回油孔内半径；r₂为径向轴承腔内孔式回油孔外半径。

7.n 为油腔数；N₀ 为一个油腔内孔个数。
