推力液体静压轴承的结构尺寸及主要技术数据

项    目

推  荐  数  据

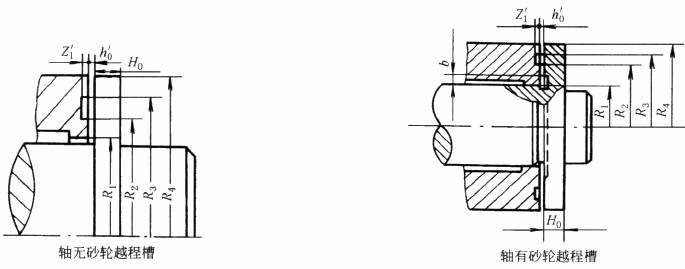

油腔结构尺寸 R₂、R₃、R₄ /mm

R₂＝1.2R₁

R₃＝1.4R₁

R₄＝1.6R₁

油腔深度 Z'₁/mm

Z'₁≈(30～60)h'₀

间隙2h'₀的公差 /mm

轴肩厚度 H₀/mm

一般取H₀＞10；当轴颈直径D≤ 50时，H₀≈10；D＝50～200时，H₀≈0.2D

轴肩的不垂直度 ΔH₀/mm

在轴肩范围内：

(ΔH₀值太大，影响节流比β及油膜刚度)

轴承配合表面的粗糙度 R_a/μm

0.8～0.1

(精密的机床及设备取较低的粗糙度；一般的机床和设备取较高的粗糙度)
