膨胀螺母

内             容

(1)型式

①低碳钢膨胀螺母：代号KT，规格自M6～M20，一般用；

②不锈钢膨胀螺母：代号KB，规格自M12～M20，用于需要防腐蚀场合；

③尼龙膨胀螺母：代号KS，全用尼龙制造，规格自M3～M6，用于对抗拉力要求不高的场合；

④绝缘膨胀螺母：代号KF，在低碳钢膨胀螺母外面包覆一层绝缘层，规格自M6～M12，用于需要电绝缘场合。

(2)安装说明

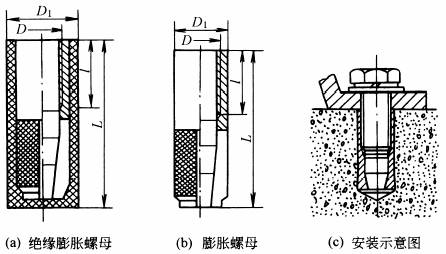

膨胀螺母是与膨胀螺栓相似的一种专用螺母，由圆形管状螺母和锥销两个零件组成。配合六角头螺栓、平垫圈和弹簧垫圈，用于机件固定安装在混凝土地基(或墙壁等)上。使用时，先用冲击钻(锤)在地基上钻孔，再把螺母和锥销放入孔中，另用手锤和专用芯棒锤击锥销，使锥销底端与螺母底端平齐，从而使螺母底部四周胀开，牢固地固定在地基中，然后把机件上的安装孔对准螺母孔，依次放上平垫圈和弹簧垫圈，旋入六角头螺栓，使机件牢固地固定在地基上。

(3)膨胀螺母的主要尺寸及承载能力

    螺母类别

尺寸与性能

钢 膨 胀 螺 母

绝缘膨胀螺母

主要

尺寸

/mm

螺纹规格 D

M3

M4

M5

M6

M8

M10

M12

M16

M20

M6

M8

M10

M12

螺母全长 L

28

28

28

28

30

40

50

60

80

30

32

43

53

螺纹长度 l

8

9

11

11

13

15

18

23

34

11

13

15

18

螺母径 D₁

5

6

8

8

10

12

16

20

25

10

12

16

20

钻孔直径

5

6

8

8

10

12

16

20

25

10

12

16

20

允许横向抗拉静载荷/N

4710

7140

11440

14680

24010

31620

2000

3500

6000

8000

绝缘电阻

/MΩ

在电压2000V，1min条件下5MΩ

注：1.产品等级：A级。

2.螺纹公差：6H

3.表面处理：镀锌钝化、热镀锌、热渗锌。

4.配用螺栓长度L_z的计算公式：L_z＝螺母螺纹长度l+平垫圈厚度+弹簧垫圈厚度+被紧固件机件厚度-(3～5)mm

5.安装膨胀螺母的混凝土抗压强度应不小于27MPa时，才能保证允许横向抗拉静载荷。

6.本产品的有关资料由上海沪日特种紧固件厂提供。
