钢膨胀螺栓

(1)型式

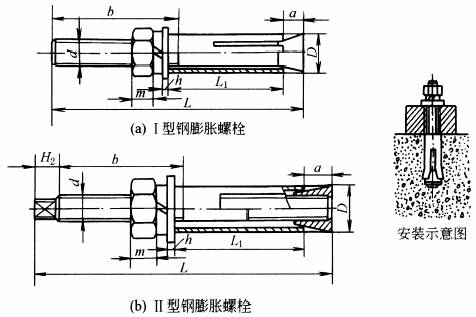

Ⅰ型(普通型)由沉头螺栓、胀管、平垫圈、弹簧垫圈和六角螺母组成，如图a所示；Ⅱ型由螺柱、锥形螺母、胀管、平垫圈、弹簧垫圈和六角螺母组成，如图b所示。

(2)安装说明

安装时，先用冲击钻(锤)在地基上钻一个孔。Ⅰ型螺栓，先把螺栓、胀管装入孔中，然后依次把机器上的安装孔和平垫圈、弹簧垫圈套在螺栓上，最后把螺母旋在螺栓上，并拧紧，整个安装即告结束。Ⅱ型螺栓，先把锥形螺母和胀管放入孔中，然后将机器的安装孔对准地基的孔，再将螺柱插入孔中，与锥形螺母旋紧，并依次将平垫圈和弹簧垫圈套在螺柱上，最后把六角螺母旋在螺柱上，并拧紧，整个安装也告结束。

(3)钢膨胀螺栓的主要尺寸及承载能力

螺纹

规格

d

螺栓长度

L

胀  管

被联接

件厚度

H

钻  孔

允许承受拉(剪)力

外径

D

长度

L₁

直径

深度

静止状态

悬吊状态

拉力

剪力

拉力

剪力

/mm

/N

M6

65，75，85

10

35

L-55

10.5

40

2350

1770

1667

1226

M8

80，90，100

12

45

L-65

12.5

50

4310

3240

2354

1765

M10

95，110，125，130

14

55

L-75

14.5

60

6860

5100

4315

3236

M12

110，130，150，200

18

65

L-90

19

75

10100

7260

6865

5100

M16

150，175，200，220，250，300

22

90

L-120

23

100

19200

14120

10101

7257

注：1.产品等级：螺栓，l≤10d 或 l≤150mm(按最小值)时，A级，l＞10d 或 l＞150mm(按最小值)时，B级；螺母和平垫圈，A级。

2.螺纹公差：螺栓为6g，螺母为6H。

3.表面处理：镀锌钝化。
