BJHD系列液压泵站

BJHD系列液压泵站

BJHD系列液压泵站由北京华德液压工业集团公司液压成套设备分公司开发生产。本系列液压泵站主要采用引进德国REXROTH技术生产的高压泵和高压阀，适用于冶金、航空航天、机械制造等行业配套的液压系统和润滑系统

液压泵站型式有上置式、下置式、旁置式及柜式。阀组为座椅式或方凳式。集成油路块采用35钢锻件加工，发黑处理，长度达1.4m，油箱及管件经酸洗、磷化、喷漆

本系列液压泵站的油箱最大容量可达20000L，系统最高工作压力31.5MPa。

生产厂：北京华德液压工业集团公司液压成套设备分公司。该公司作为国内液压水压成套设备设计、制造生产基地，还可承接设计、制造液压系统成套设备、水压系统成套设备及润滑设备。

(1)泵组

表1
工作压力/MPa	电动机			油泵				A /mm	B /mm
工作压力/MPa	型号	功率 /kW	转速 /r·min^-1	种类	型号	额定压力 /MPa	公称排量 /mL·r^-1	A /mm	B /mm
10	Y132M-4	7.5	1440	变量叶片泵	1PV₂V₄10/20RA1MCO16N1	16	20	730	345
	Y160M-4	11	1460		1PV₂V₄10/32RA1MCO16N1	16	32	840	420
	Y160L-4	15	1460		1PV₂V₄10/50RA1MCO16N1	16	50	930	420
	Y180L-4	22	1470		1PV₂V₄10/80RA1MCO16N1	16	80	1000	465
	Y225S-4	37	1480		1PV₂V₄10/125RA1MCO16N1	16	125	1200	570
	Y132M-4	7.5	1440	变量柱塞泵	PVB10	20.7	21.10	775	345
	Y160M-4	11	1460		PVB15	13.8	33.00	860	420
	Y160L-4	15	1460		PVB20	20.7	42.80	950	420
	Y180L-4	18.5	1470		PVB29	13.8	61.60	980	465
	Y225S-4	30	1480		PVB45	20.7	94.50	1185	510
16	Y132S-4	5.5	1440	变量柱塞泵	10SCY14-1B	31.5	10	775	345
	Y160M-4	11	1460		25SCY14-1B	31.5	25	965	420
	Y200L-4	30	1470		63SCY14-1B	31.5	63	1215	510
	Y280S-4	75	1480		160SCY14-1B	31.5	160	1600	690
	Y225S-4	37	1480		A7V78	35	78	1320	570
	Y250M-4	55	1480		A7V107	35	107	1445	635
	Y160L-4	15	1460	定量柱塞泵	A2F28	35	28.1	945	420
	Y180L-4	22	1470		A2F45	35	44.3	1095	465
	Y200L-4	30	1470		A2F55	35	54.8	1160	510
	Y200L-4	30	1470		A2F63	35	63.0	1225	510
	Y225S-4	37	1480		A2F80	35	80.0	1270	570
	Y250M-4	55	1480		A2F107	35	107	1325	635
	Y250M-4	55	1480		A2F125	35	125	1480	635
	Y280S-4	75	1480		A2F160	35	160	1550	690
27	Y132M-4	7.5	1440	变量柱塞泵	10SCY14-1B	31.5	10	815	345
	Y180L-4	22	1470		25SCY14B-1B	31.5	25	1075	465
	Y250M-4	55	1480		63SCY14-1B	31.5	63	1375	635
	Y280S-4	75	1480		A7V78	35	78	1500	690
	Y280M-4	90	1480		A7V107	35	107	1565	690
	Y180L-4	22	1470	定量柱塞泵	A2F28	35	28.1	1010	465
	Y225S-4	37	1470		A2F45	35	44.3	1205	570
	Y225M-4	45	1480		A2F55	35	54.8	1230	635
	Y250M-4	55	1480		A2F63	35	63.0	1380	635
	Y280S-4	75	1480		A2F80	35	80.0	1450	690
	Y280M-4	90	1480		A2F107	35	107	1530	690
	Y315S-4	110	1480		A2F125	35	125	1770	900
注：表中所示尺寸是一套泵组之数。若为n套泵组，则B尺寸为n(150+B)。

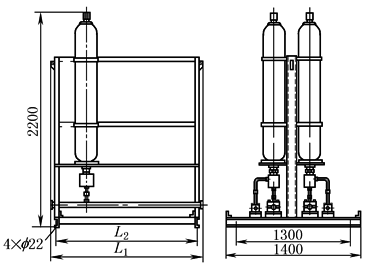

(2)单排蓄能器组
单排蓄能器组双排蓄能器组	表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
	蓄能器型号	蓄能器个数
	NXQ-L40	2	3	4	5
	L₁	900	1200	1500	1800
	L₂	750	1050	1350	1650





	表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
	蓄能器型号	蓄能器个数
	NXQ-L40	5；6	NXQ-L40	5；6	NXQ-L40
	L₁	1200	L₁	1200	L₁
	L₂	1050	L₂	1050	L₂

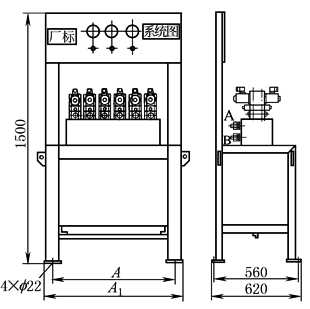

(3)阀台
	表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
		折合叠加10通径阀个数
		4~8组	8~12组	12~16组
	A	800	1200	1500
	A₁	900	1300	1600

(4)油箱

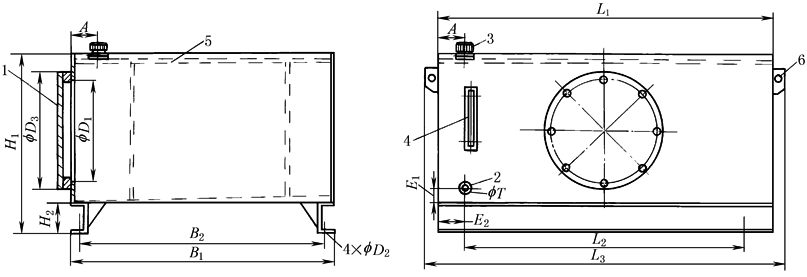

矩形油箱

1—清洗用盖；2—放油螺塞；3—注油/滤清器；4—液面指示器；5—盛油槽；6—支撑用孔

表5　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
规格	质量/kg		工作容量 /L	A	B₁±1	B₂±2		D₂	D₃	E₁	E₂	H₁	H₂	L₁±1	L₂±1	L₃±1	T
规格	标准型	重型	工作容量 /L	A	B₁±1	B₂±2		D₂	D₃	E₁	E₂	H₁	H₂	L₁±1	L₂±1	L₃±1	T
60	55	90	75	50	463	415	220	14	240	60	60	440	80	600	500	740	1″BSP
120	75	135	141	75	510	460	350	14	370	60	60	540	80	760	660	900	1″BSP
250	135	220	265	75	620	570	350	14	370	60	60	630	100	1010	910	1150	1″BSP
350	165	275	388	90	764	650	465	14	485	60	60	710	100	1014	914	1154	1″BSP
500	265	385	578	90	766	650	465	14	485	60	60	730	120	1516	1416	1656	1½″BSP
800	370	615	889	90	866	750	465	14	485	150	150	730	120	2000	1900	2140	1½″BSP
1000	430	-	1166	90	760	650	500	23	520	150	150	955	140	2200	2100	2340	1½″BSP
1500	510	-	1676	90	860	750	500	23	520	150	150	1140	140	2200	2100	2340	1½″BSP
2000	590	-	2086	90	860	750	500	23	520	150	150	1390	140	2200	2100	2340	1½″BSP

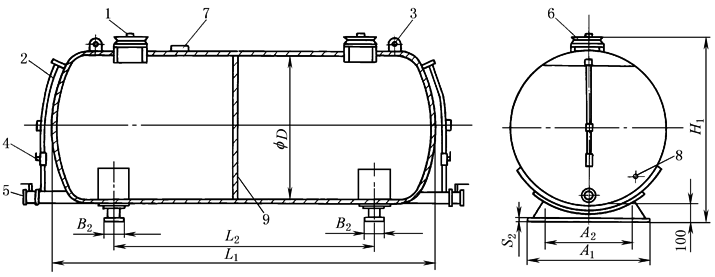

筒形油箱

1—注油/滤清器；2—液面指示器；3—运输用吊环；4—龙头；5—放油龙头2″；

6—清洗用盖，任选；7—泄油口1″；8—测试点；9—挡板，任选

表6　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
规格	质量/kg	A₁	A₂	B₂	D	H₁	L₁	L₂	S₂
1000	165	750	600	150	1000	1220	1510	765	8~10
1500	218	750	600		1000	1220	2050	1400
2000	260	950	800		1250	1470	1830	1100
3000	355						2740	1920
4000	587						3490	2740
4000	628	1200	1050	300	1600	1820	2230	1280	10~12
5000	740						2820	1770
6000	846						3250	2250
7000	930						3740	2770
10000	1250						5350	4290
13000	1560	1150	1000	475			6960	5625
16000	2060	1750	1600	550	2000	2220	6550	4210
20000	2420	1750	1600	550	2000	2220	6960	5395
